SOC-DIP數字高清光網絡傳輸系統是高性能的嵌入式工業級以太網自愈環網傳輸設備，它具有穩定性好、可靠性高、溫度范圍寬等特點。全線速1000M光纖環網結構，支持多個節點組網，各節點故障、斷光纖時自動切換，故障恢復后自動愈合投入。 SOC-DIP數字高清光網絡傳輸系列針對監控行業設計，特別適合傳輸網絡視頻等數據量大的場合。每臺設備可接入多臺網絡攝像機。具有網管功能，可實現對整條鏈路的實時監控以及每臺設備的運行狀態，提供完善的維護管理功能。
一、主要特點
◆ 支持環協議（自愈時間小于20毫秒）RSTP以及STPC以太網冗余。
◆ IGMP Snooping用于過濾多播流量
◆ 支持端口鏡像
◆ 符合IEEE802.3、802.3u、802.3x、802.1D、802.1W、802.1Q、802.1p 、802.1X、802.3ad；
◆ 支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP協議；
◆ MAC地址表：可以學習4096個MAC地址；
◆ 光纖接口上行光纖、下行光纖采用1x9或SFP光接口單纖/雙纖、單模/多模可選，多模0-20km,單模0-120km；
◆ 波長：?jiǎn)文?310nm/1550nm 多模850nm/1310nm（可選）；
◆ 支持點對點、點對多點的鏈狀多節點網絡結構；
◆ 電口支持10Mbps、100Mbps自協商；
◆ 支持MDI/MDI-X自動識別，全雙工/半雙工自協商內置；
◆ 允許通過最大偵長；
◆ 支持廣播風暴保護；
◆ 自愈時間小于20毫秒
◆ 端口限流：提供所有端口流浪限速功能。
◆ VLAN：提供良好的VLAN管理體系，可實現環網組網中各級設備，各端口間的隔離，提供安全性的同時，極大地豐富了客戶的各種應用需求。
◆ 端口隔離：提供單板中各端口間的絕對隔離，優先于VLAN隔離。8個業務口之間可以做數據隔離，主要是用于特別應用時需要數據保密的需要。
◆ web管理:web統一管理，提供賬號管理，在線升級，數據備份，功能配置，警信息圖文并茂等。
◆ 告警及日志：提供了良好的獨立實時告警界面，及告警日志下載。
◆ 鏈路故障信息：可實時清楚地查看環網中故障節點的地理位置、IP等相關信息。
◆ 告警郵件提示：可以將告警信息直接發送到郵箱。支持POP3和SMTP協議。
◆ VLAN：提供良好的VLAN管理體系，可實現環網組網中各級設備，各端口間的隔離，提供安全性的同時，極大地豐富了客戶的各種應用需求。
二、技術參數
物理尺寸：1U，483(寬)×233(深)×44(高)
供電方式：內置電源支持AC/DC雙電源供電 AC：190V～260V DC：-44V～-56V(紋波≤5%)
整機功耗：<10W
工作溫度：0℃～70℃；工作相對濕度：5%～95%無凝結(室溫)
儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫)
接口速率：10M/100M/1000M接口
接口類型：?jiǎn)卫wLC接口（1310/1550nm）或雙纖LC(1310nm)
傳輸距離：0-100Km

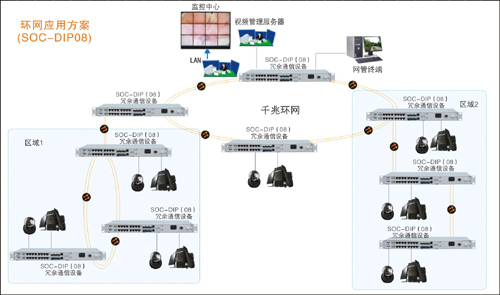

三、SOC-DIP高清光纖網絡傳輸設備典型應用圖
