SOC-DIP08(機架式)是工業級光纖環網網絡冗余產品，也是數字高清網絡傳輸系統，為網絡數據傳輸提供了可靠保障，當網絡某節點發生意外中斷，設備能迅速切換鏈路，保證數據傳輸的穩定性。產品支持千兆光纖環網、發生故障時快速倒換、故障恢復后自動愈合；完善的網管功能支持所有端口流量限速、VLAN隔離、端口隔離，并可對所有端口連接狀態進行實時監控管理，滿足大數據傳輸和高清攝像頭接入需求。產品廣泛應用于政府、公安、石油石化、煤炭礦山、銀行、醫院、學校、酒店等行業。
一、SOC-DIP08功能特點
◆符合IEEE802.3、802.3u、802.3x、802.1D、802.1W、802.1Q、802.1p 、802.1X、802.3ad；
◆支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP協議；
◆MAC地址表：可以學習4096個MAC地址；
◆光纖接口上行光纖、下行光纖采用1x9或SFP光接口單纖/雙纖、單模/多�？蛇x，多模0-20km,單模0-120km；
◆即插即用快速以太網絡冗余環狀拓樸；
◆波長：單模1310nm/1550nm 多模850nm/1310nm（可選）；
◆支持點對點、點對多點的鏈狀多節點網絡結構；
◆即插即用快速以太網絡冗余環狀拓樸；
◆電口支持10Mbps、100Mbps自協商；
◆支持MDI/MDI-X自動識別，全雙工/半雙工自協商內置；
◆允許通過最大偵長；
◆支持廣播風暴保護；
◆AC/DC供電方式；
二、SOC-DIP08物理屬性
物理尺寸：483(寬)×233(深)×44(高)
供電方式：內置電源支持AC/DC雙電源供電 AC：190V～260V DC：-44V～-56V(紋波≤5%) 整機功耗：<10W 工作溫度：0℃～70℃；工作相對濕度：5%～95%無凝結(室溫) 儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫) 業務接口(滿配)：RJ45x16：10/100Mbps自適應，FPx6個：1.25Gbps
三、產品系列
接口類型：標配：雙纖LC(1310nm)，選配：單纖LC接口（1310/1550nm） 傳輸距離：標配：20Km，選配：20Km~120Km
配置共1層業務板卡
光路接口標配：SFP光模塊x2個，選配：最大可擴SFP光模塊x3個 網絡接口標配：RJ45x8個
配置共2層業務板卡
光路接口標配：SFP光模塊x2個選配：最大可擴SFP光模塊x6個 網絡接口標配：RJ45x16個

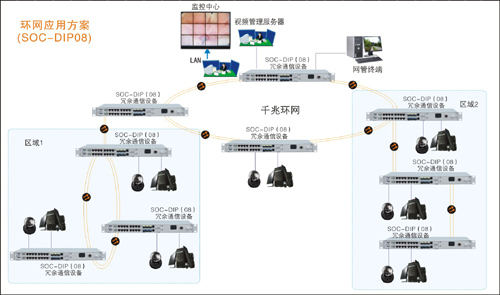

四、SOC-DIP08典型應用圖
