SOC8000-IPFXS是IP用戶服務器,是根據通信系統迫切需求而誕生的一款與普通用戶電話融入、擴展電話性質的設備。SOC8000-IPFXS該系統采用先進設計理念，將普通模擬電話信號與IP電話無縫銜接， 并與原程控交換機要主控設備完美融合， 使得模擬用戶和IP用戶由一個CPU控制, 實現模擬用戶電話與IP用戶電話之間無障礙的數據交互以及資源共享。IP用戶服務器由IPFXS用戶核心模塊、媒體處理模塊以及電源驅動模塊組成。
SOC8000 IP用戶服務器IPFXS產品應用
企業只需要購SOC8000B以上的型號數字程控交換機才可以加IP用戶服務器，實現普通電話與IP用戶電話傳輸，即可以有些點位布放電話線，有些點位直接是網絡就可以，并可以在PC管理軟件監控IP分機的狀態等顯示。
企業如果現有一臺SOC8000B設備和若干模擬用戶，模擬話機只能在設備本地，無法滿足企業的發展需求。現想要在原有基礎上只要有網絡就可以擴展IP用戶，操作步驟：
● 通過原數字程控交換機時序線將 SOC8000 IPFXS和現有8000B設備連接。每臺SOC8000 IPFXS可放兩塊IPFXS核心板，最多可增加512門 用戶。
● 將IPFXS的WAN口接到因特網，IP話機可通過網絡注冊賬號。這樣的組網可實現模擬用戶電話和IP用戶電話的完美融合，在實現原有設備功能的同時，還便于企業通過網絡與異地IP用戶之間進行交流和聯系，節省了組網的設備投入費用，降低了通訊費用。
SOC8000 IP用戶服務器IPFXS安裝說明

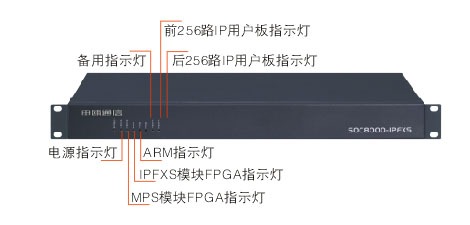

用戶服務器設備前端面板圖：
● 前、后256路IP用戶狀態指示燈：當IP用戶運行時指示燈慢閃， 未運行時指示燈快閃。
● ARM指示燈：當ARM運行時，指示燈閃爍；當ARM未裝載時，指示燈無指示。
● IPFXS模塊FPGA指示燈： 當FPGA正常工作時，指示燈閃爍；未裝載時，指示燈無指示。
● MPS模塊FPGA指示燈： 當FPGA正常工作時，指示燈閃爍;未裝載時, 指示燈無指示。

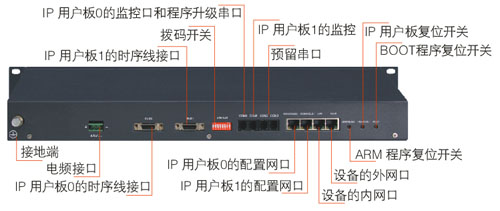

IP用戶服務器設備后端面板圖

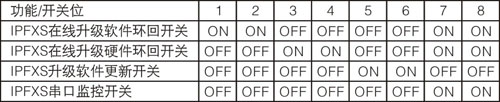

SOC8000 IP用戶服務器設備撥碼開關的使用方法圖
SOC8000 IP用戶服務器IPFXS參數配置

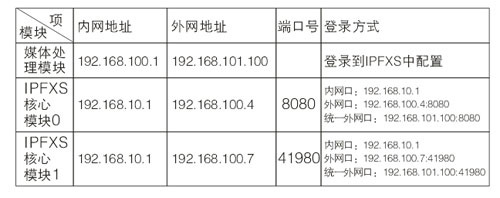

1）各模塊信息表
各模塊的初始IP地址和MPS端口信息配置如下圖所示，一般不改動，如有需要,請聯系專業人員。

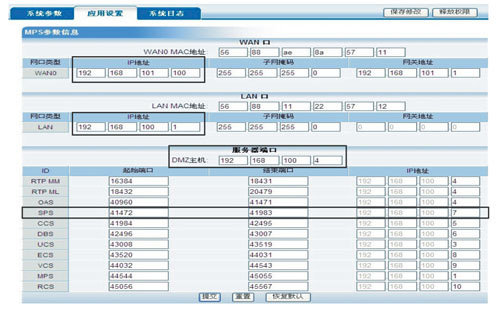

2) MPS媒體處理服務器數據配置
該模塊的數據需要通過console0口（192.168.10.1丗端口號）登錄到IPFXS核心板0的網頁中配置。MPS媒體處理模塊的外網地 址為192.168.101.100,MPS媒體處理模塊的內網地址初始為192.168.100.1。 在電腦增加192.168.10網段，然后通過192.168.10.1:端口號登錄到IPFXS核心板 0的網頁，配置MPS媒體處理服務器的數據， 根據使用情況在MPS的WAN口上修改外網IP地址，同時必須對應修改“基本參數”-“MPS-IP地址”并提交，重啟設備生效。
3) 下放賬號給IP電話終端注冊

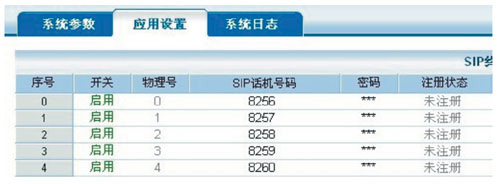

當IPFXS通過是虛線連通主控設備后，IPFXS核心板的SIP終端需與主控設備同步放號,即與配置的彈編同步，如圖示例：

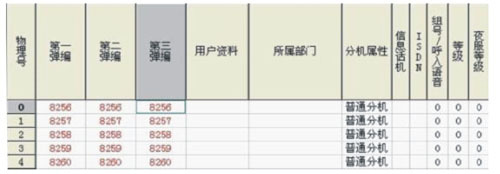

4）IPFXS核心板的SIP終端放號與主控設備彈編對應，如下圖所示:
放號完成后，IP話機終端根據賬號的相應信息完成注冊，即可實現主控設備與各IP話機終端的各種呼叫、轉接、電話會議等。
SOC8000 IP用戶服務器安裝要求及建議
環境要求溫度：-25 ~ 70 度 濕度: 5 ~ 95 %
供電電源要求：交流220V±10 % 或者 直流48V
