按照《關于加強安全生產監管執法的通知》（國辦發〔2015〕20號）和按照《金屬非金屬礦山安全規程》的有關規定、以及《金屬非金屬地下礦山安全避險六大系統技術規范》中的通信聯絡系統要求，全國各非煤金屬非金屬礦山行業正完善建設礦山安全避險“六大系統”中的礦井井下電話通信聯絡系統！重慶申歐公司特推薦KTJ126-SOC8000B+型數字程控調度系統解決礦山通信聯絡系統方案!是非煤礦企業及礦山設計單位采購時首選！ 本礦山調度通信聯絡系統特別在在重慶，貴州，四川，云南，廣西河池，內蒙古，新疆，黑龍江，福建龍巖寧德，陜西漢中，廣東梅州，西藏，甘肅隴南等非煤礦山行業成功應用并通過驗收。
礦山通訊系統容量：16門起，32門，48門，64門,80門，128門等單機最大1536門 中繼接口：數字中繼1-4條E1，支持E/M中繼或載波中繼，SIP中繼 光纖分機：每個站點64-256門分機，最多支持5個方向站點。
IP調度分機：1-256個（利用光纖環網。SIP協議可接IP防爆話機、WIFI防爆手機）。 調度臺規格：64鍵 128鍵 256鍵 22寸 27寸 32寸寬屏觸摸屏調度臺 質量體認證ISO9001-電信進網證—質檢報告合格證-安標及防爆認證
一、金屬非金屬地下礦山通信系統機房內系統設備

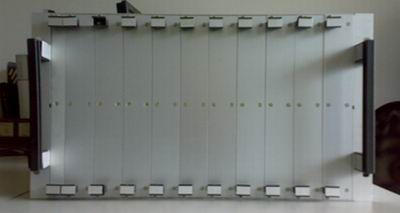

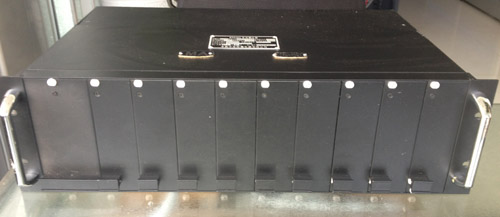

1.1 礦山通信聯絡系統主機 調度程控交換機(KTJ126-SOC8000B+型)：
調度主機實現所有呼叫功能、交換功能、調度功能及光纖環網組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。(本通訊系統容量從16門，32門 ，48門，64門，96門，128門直到最大1536門等選擇調度分機)，調度系統具有雙屏（中文名稱顯示，緊急告警）雙手柄，組呼,選呼，全呼、一鍵到位、強拆強插、監聽、 直通電話、緊急呼叫、分機發起全部報警、自動錄音、通話歷史記錄，人機對話、可與無線通訊系統對接組網等基本功能，也符合各省《金屬非金屬地下礦山安全避險六大系統技術規范》驗收標準！

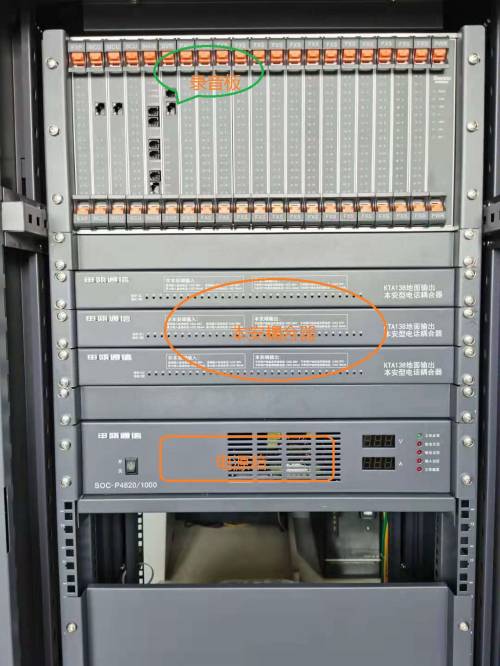

礦山通訊聯絡系統主機系統安裝實例圖 ：
說明：主機機柜內最上到下：最上層是SOC8000B+數字程控調度交換機 ，下層SOC-P4820/1000高頻開關電源20A(供電調度交換機、調度內置錄音、調度臺），再下層KTA138本安型耦合器(把交換機信號轉本安信號下井）。 背面地面電話配有 VDF卡接式配線架（含熔斷保安器，可接又回路線）。用木箱710*710*1310mm包裝 。
1.2 內置SVR數字調度錄音系統(也可以采用外置式SOC1900型)
SOC8000B+調度主貢系統內置嵌入先進的在線數字錄音板SVR板（內置500-1TG硬盤），可對整個屬于數字調度機系統任何調度總機或分機進行全部錄音（，內置式數字錄音系統無需要電腦開機，只需用電腦管理維護）,可保留通話錄音2年以上。
外置式分申甌SOC1900錄音具有價格低的優勢，也無需要配電腦工控機開機,采用WEB管理方式，內置500-1TG硬盤；外置式只對調度臺上的2-4部總機錄音,即所分分同與調度室之間通話錄音,不能分機與分機之間錄音�？杀Ａ敉ㄔ掍浺�2年以上。
總之目前采用電話錄音卡加工控機或電腦的錄音方式也早已淘汰！！

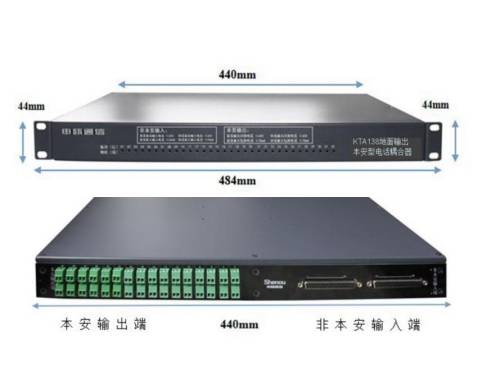

1.3 電話耦合器或稱安全柵耦合器KTA：(必配井下信號安全隔離)
安全耦合器是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是轉為本安信號。隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有煤安證及防爆證！）
KTA16 8路板
KTA16 16路板(早期用）

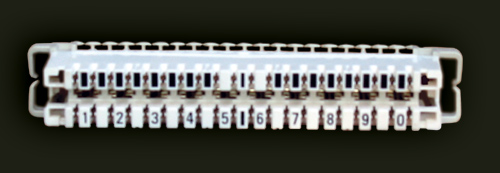

1.4 卡接式保安配線架VDF（科龍模塊）及防雷模塊:
VDF配線架適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能,有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。

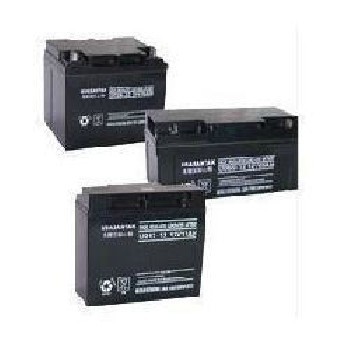

1.5 主機后備電源（美國山特電池組SANTRK 48V38-100AH）：是對調度交換機主機、調度錄音系統、調度臺等停電有力的保障。本方案采用4只美國山特免維護蓄電池6GFM38/65/100組成，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。
1.6 機房專用接地線需自行安裝！建議考慮機房整體UPS電源1-8KVA
二、金屬非金屬地下礦山通信聯絡系統之二調度室操作顯示設備

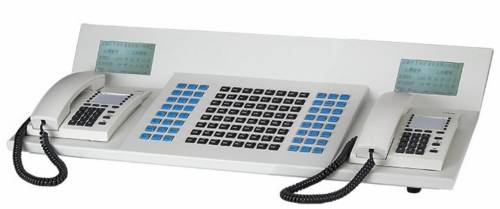

2.1 調度臺：調度臺是進行具體操作的平臺。本采用5寸雙屏、雙座席雙手柄西門子話機。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。本調度臺采用丹麥鍵，分64鍵、128鍵、192鍵與256鍵四種。還可以選配22寸寬屏觸摸屏軟調度臺.
22-32寸觸摸屏調度臺
2.2 PC電腦主機系統（調度終端維護，必配）：普通電腦配置本系統要求不高；終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、調度錄音查聽或聽取錄音文件等、歷史記錄查詢、數據管理、維護、緊急呼叫電話管理等功能。
三、金屬非金屬地下礦山通信聯絡系統之三調度布線系統(可以自行采購）
3.1 地面布線系統:不作詳細要求！
小型礦山只要是電話線就可以了！大中型礦山企業普通市話通信電纜HYV 、電纜分線盒 、電話機接線盒等組成！
3.2 礦井下通訊布線系統:
礦山電話主要安裝位置：地面調度室至主提升機房、井下各中段采區、馬頭門、裝卸礦點、井下車場、主要機電硐室、井下變電所、主要泵房、主通風機房、避災硐室（場所）、爆破時撤離人員集中地點等。
注意重要提示：按各省《金屬非金屬地下礦山安全避險六大系統技術規范》驗收要求，礦井井筒通訊電纜線路一般分設兩條通訊電纜，從不同的井筒進入井下配線設備，其中任何一條通訊電纜發生故障，另一條通訊電纜的容量應能擔負井下各通訊終端的通訊能力！
礦山井下布線系統由礦用通信電纜MHYAV或MHYV(線徑0。5到0.8mm。國標要求0.8) 、礦用電纜分線盒或接線盒等組成。（井下必須具有煤安證及防爆證！本系統推薦采用天津電纜廠，四川九洲電纜，四川新世紀電纜廠等）
3.2.1 礦井井下阻燃通信電纜MHYAV或MHYV(自行采購）:
MHYAV系列煤礦用聚乙烯絕緣鋁聚乙烯粘結護層聚氯乙烯護套通信電纜用于主干較潮濕的斜井和斜巷作主信號傳輸，有10對，20對，30對，50對，100對等。
MHYV 系列礦用通信電纜煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜 用于礦場作普通輔信號傳輸，適用于固定敷設 。有1對，2對，4對，5對，8對，10對，20對，30對，50對，100對等。
3.2.2 JHH系列礦用本安電路用接線盒（煤安證：MHA050006）
本安JHH系列礦用本安電路用接線盒屬于本質安全型電纜接線盒， 適用于煤礦井下含有甲烷、煤塵等爆炸性混合物的場所，用以本質安全線路電纜的連接和分線。 接線盒外殼防護能力：IP54
四、金屬非金屬地下礦山通信聯絡系統之四系統終端設備(可以自行采購）
此部分地面采用普通電話機，井下必須配本安防爆電話機（本系統推薦KTH17本安電話機）、電話擴音電話、IP防爆電話機或擴音廣播電話機。
4.1 地面采用普通電話機,一般的電話機就可以!(自行采購）
4.2 井下礦用本安型電話機或IP網絡電話分機，必須具有防爆證!(自行采購）

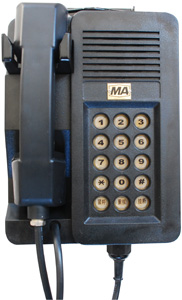

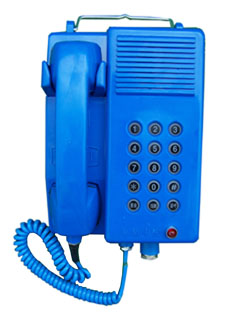

KTH17礦用本安型電話機是本質安全型電氣設備，發號方式為雙音頻發號，適用于煤礦井下含有瓦斯（甲烷）爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話耦合器可以和程控調度交換機配接，與其連接的電纜長度5-10km。
礦用本安型電話機具有外形美觀、體積小、重量輕、性能可靠等特點�？纱鎳鴥�(nèi)外同類產品，防爆型式：礦用本質安全型，防爆標志：ExibI。

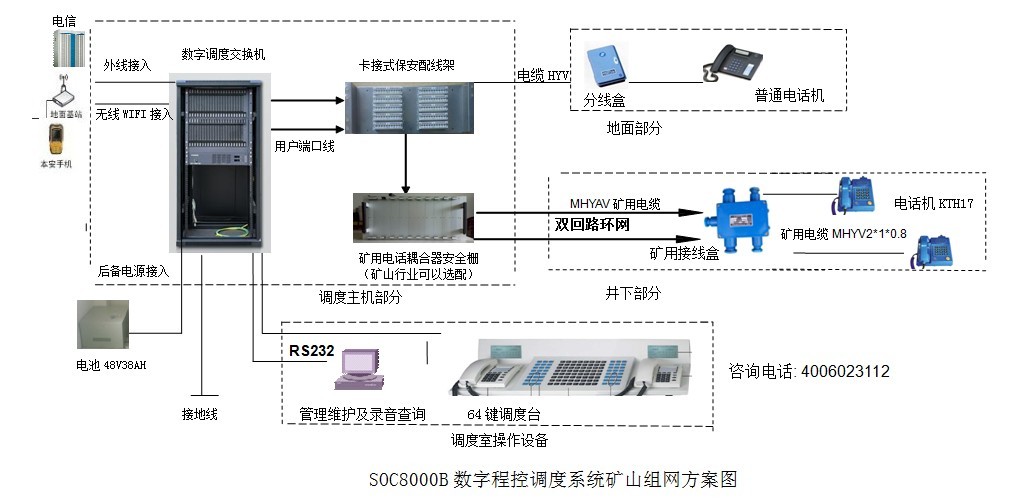

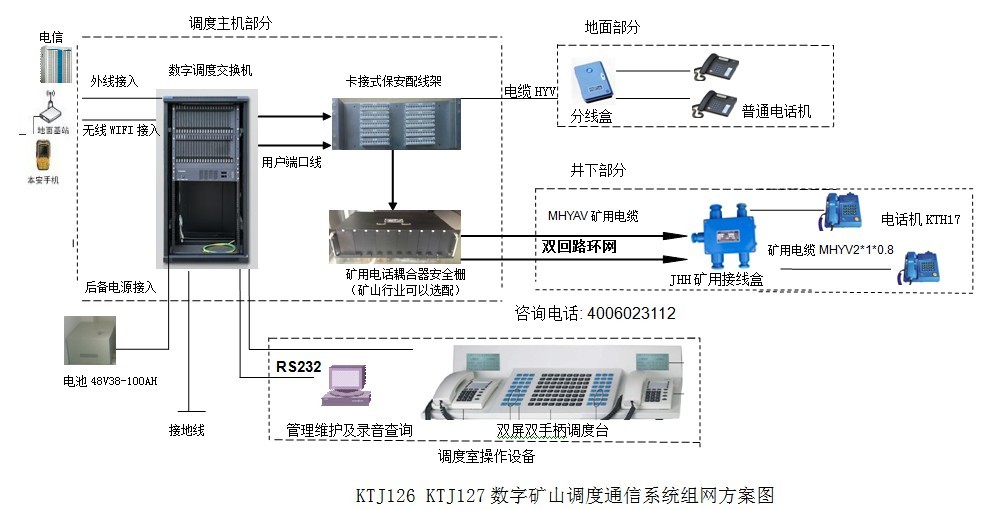

附圖、礦山通訊系統方案圖：

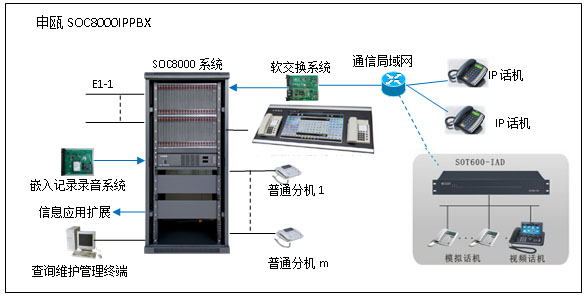

附圖2、光纖網絡傳輸?shù)V山通訊系統方案圖：
附部分礦山用戶名單
重慶金屬非金屬非煤礦山企業（多套） 貴州金屬非金屬非煤礦山企業（多套） 四川金屬非金屬非煤礦山企業（雅安，樂山，幾十套） 云南金屬非金屬非煤礦山企業（多套）
廣西金屬非金屬非煤礦山企業（河池，南丹） 福建金屬非金屬非煤礦山企業（龍巖,寧德，30多套） 湖南湖北金屬非金屬非煤礦山企業（荊門） 陜西金屬非金屬非煤礦山企業（漢中，榆林）
江西金屬非金屬非煤礦山企業
內蒙古金屬非金屬非煤礦山企業
廣東金屬非金屬非煤礦山企業（梅州地區）
西藏金屬非金屬非煤礦山企業（試點）
甘肅隴南金屬非金屬非煤礦山企業（試點）
重慶申歐歷經10年多專注金屬非金屬礦山井下通訊系統，非煤礦山安全生產綜合調度指揮系統，礦山井下電話系統，礦山調度程控交換機，礦山程控調度系統，礦山程控調度交換機，數字礦山調度通信系統，并與全國礦山設計單位、礦山安全檢測單位合作！
