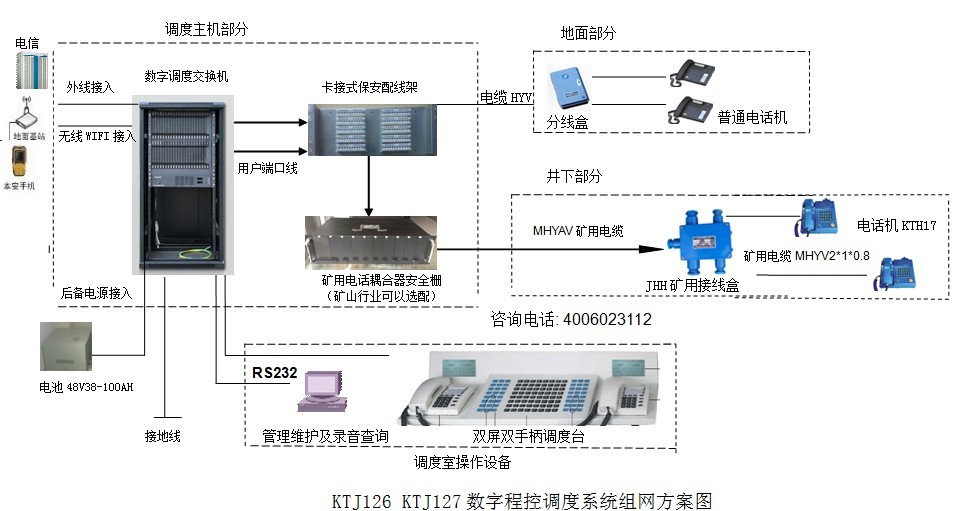

 按《安全監管總局 煤礦安監局關于建設完善煤礦井下安全避險“六大系統”的通知》 （安監總煤裝〔2010〕146號）要求,全國煤礦業正完善建設煤礦“六大系統”中的礦井井下電話通信聯絡系統! 重慶申歐公司特推薦KTJ126-SOC8000+型（煤安認證KTJ126 KTJ127本安型）數字程控調度系統解決煤礦通信聯絡系統！同時該機符合2016年新版《煤礦安全規程》之”有線通信調度系統“規定。是煤礦企業采購時首選！目前在重慶，貴州，四川，云南，廣西，內蒙古，新疆，黑龍江，福建等煤礦行業成功應用并通過驗收。

     KTJ126-SOC8000系統分機容量：32門起，48門，64門，80門，128門，200門最大1536門

     KTJ126-SOC8000IP分機容量：注冊許可64-1024個，可利用光纖環網。

     KTJ126-SOC8000IP光纖分機容量：支持5個方向站點，每個站點支持64到256線分機。

     KTJ126-SOC8000IP模擬中繼容量：8條/塊起步，不限制

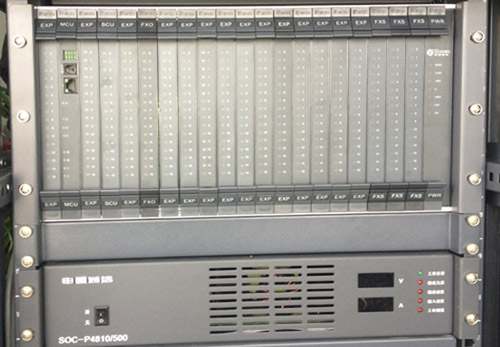

1.1  煤礦本安調度通信聯絡系統主機(KTJ126-SOC8000型)：調度主機實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。(本系統容量從32門,48門,64門,96門,128門,256門.....直到大型煤礦1536門等選擇調度分機)，系統具有雙屏（中文名稱顯示，緊急告警）雙手柄，全呼、組呼,選呼、一鍵到位、強拆強插、監聽、直通電話、緊呼、調度錄音、歷史通話記錄、人機對話等基本功能，還可以選配與無線通信系統對接組網，電話廣播，觸摸屏軟調度、IP多媒體調度分機、一鍵外呼手機或直撥電話等功能！

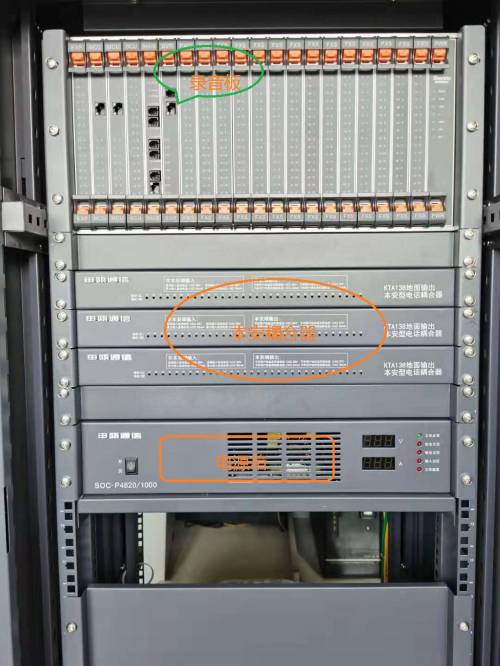

                               調度主機內結構圖說明

1.2 內置數字調度錄音系統(SVR型)

      SOC8000B+調度主機系統內置嵌入的在線數字錄音板SVR（內置硬盤500-1000G），可對整個屬于數字調度機系統任何調度總機或分機進行全部錄音（內置式無需要電腦開機，只需用電腦管理維護）。



     外置式錄音已淘汰！。

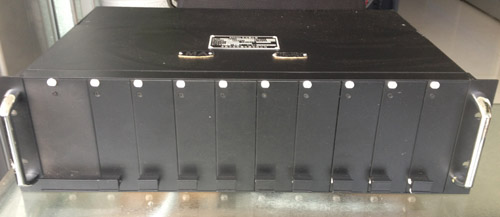

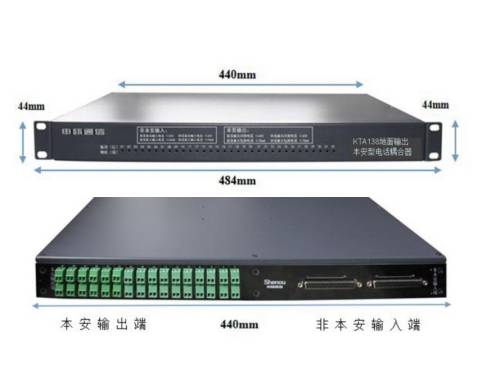

1.3 電話?cǎi)詈掀骰蚍Q安全柵耦合器KTA16/138：(必配井下信號安全隔離)

     安全耦合器是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有煤安證及防爆證�。�

                                    (外觀是全黑色）

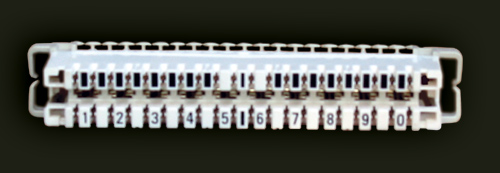

1.4 卡接式配線架VDF（科龍模塊）及防雷模塊:

    VDF申歐配線架適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能,有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。

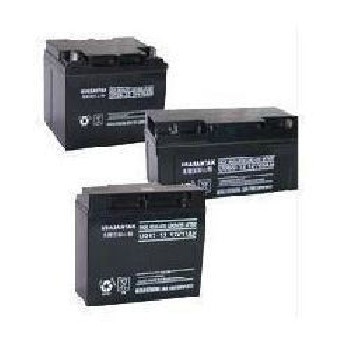

1.5    主機后備電源（電池組48V38-100AH）：是調度系統（調度交換機、調度臺、調度錄音）停電有力的保障。本方案采用國內免維護蓄電池組，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。



1.6 機房專用接地線需自行安裝！建議考慮機房整體UPS電源1-8KVA。

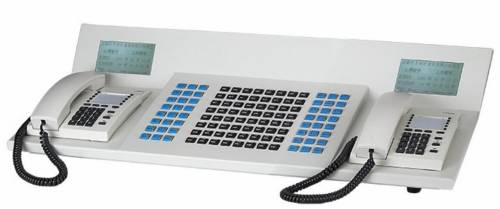

2.1  調度臺：調度臺是進行具體操作的平臺。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。本調度臺采用丹麥鍵，分64鍵、128鍵、192鍵與256鍵四種。還可以選配22寸寬屏觸摸屏軟調度臺.



2.2  PC電腦主機系統（調度終端維護，必配）：普通電腦配置本系統要求不高；終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、數據管理、維護、會議電話管理和計費管理等功能。還管理調度錄音查聽或聽取錄音文件等管理。

3.1 地面布線系統:不作詳細要求！

     小型煤礦只要是電話線就可以了！大中型煤礦企業老式方式就是普通市話通信電纜HYV 、電纜分線盒 、電話機接線盒等組成，新一代方式利用煤礦局域內網傳輸電話或光纖點對點傳輸，每樓層或每幢樓采用SOT600-IAD綜合接入網關（8口到128口）！

3.2 礦井下布線系統(自行采購）:

      煤礦井下布線系統由礦用通信電纜MHYAV或MHYV(線徑0.5到0.8mm。國標要求0.8mm) 、礦用電纜分線盒或接線盒等組成。（井下必須具有煤安證及防爆證！本系統推薦采用四川九洲電纜或新世紀電纜廠，天津電纜廠等）

3.2.1 礦井井下阻燃通信電纜MHYAV或MHYV(自行采購）:

     MHYAV系列煤礦用聚乙烯絕緣鋁聚乙烯粘結護層聚氯乙烯護套通信電纜用于主干較潮濕的斜井和斜巷作主信號傳輸，有10對，20對，30對，50對，100對等。



3.2.2  JHH系列礦用本安電路用接線盒（煤安證：MHA160006）

        本安JHH系列礦用本安電路用接線盒屬于本質安全型電纜接線盒， 適用于煤礦井下含有甲烷、煤塵等爆炸性混合物的場所，用以本質安全線路電纜的連接和分線。  接線盒外殼防護能力：IP54





    此部分地面采用普通電話機或SIP分機，井下必須配本安防爆電話機或擴音電話機（本系統推薦KTH17本安電話機）

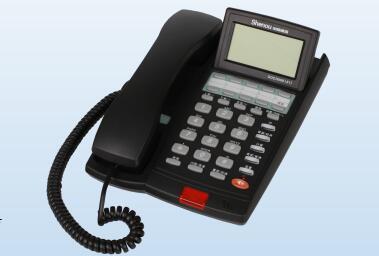

4.1  地面采用HCD999普通電話機,一般的電話機就可以!(自行采購）



4.2  井下礦用本安型電話機或IP網絡電話機必須具有煤安證及防爆證!(自行采購）

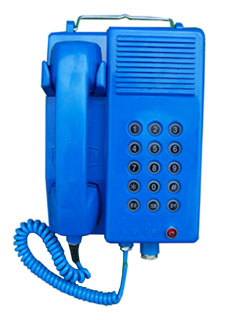

       KTH17礦用本安型電話機是本質安全型電氣設備，發號方式為雙音頻發號，適用于煤礦井下含有瓦斯（甲烷）爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話?cǎi)詈掀骺梢院统炭卣{(diào)度交換機配接，與其連接的電纜長度5km。

礦用本安型電話機具有外形美觀、體積小、重量輕、性能可靠等特點�？纱�替國內外同類產品，防爆型式：礦用本質安全型，防爆標志：ExibI。



       礦用本安擴音廣播電話機

---
