型號：HJK-120S特殊型 外線端口容量: 1-12條外線 分機端口容量: 16門--120門分機
一、HJK-120S特殊隧道或非煤礦山電話交換機概述
本HJK-120S/HJK-120F3特殊型集團電話程控交換機采用國際電報電話咨詢委員會（CCITT）G.712、G.732號建議書設計、生產，既綜合了國內外眾多程控交換機的優點，又采用了電話交換機的先進功能，在技術創新上具有獨特優勢，是一種具備70多種強大的商務辦公與賓館管理功能的新型集團電話。本機廣泛應用于小型煤礦業、礦山、遂道、冶金、鐵路、寫字樓、賓館、企事業單位，也適合于部隊、公安、電力、銀行等專網通訊系統，是用戶單位或煤礦業改善通訊條件，提高工作效率，實行辦公智能化的理想設備。
二、HJK-120S特殊型程控電話交換機交換機系統組成
● 程控交換機主機： 本主機為普通的集團電話程控交換機(不是數字程控調度機),具有價格低優點.
● 卡接式配線箱:為主機設備與出線端電纜接續作用.
● 電話耦合器(煤礦行業必配):主要是針對井下電話起安全通訊的中間隔離設備。
● PC電腦終端維護：電腦終端維護的作用是控制與維護程控交換機主機的工作，包括數據管理、維護、和計費管理等功能。(選配)
● 錄音系統(選配)：對整個屬于電話交換機系統與總機之間通話進行錄音。需要和PC電腦使用。
● 布線系統組成：由通信電纜HYA 、電纜分線盒 、電話線或用網線等組成! (非煤礦山或隧道由礦用通信電纜MHYAV 、礦用電纜分線盒 、防爆電話機接線盒等組成)
三、HJK-120S特殊型程控電話交換機交換機功能介紹
1、內/外線來電顯示自適應FSK/DTMF雙制式來電顯示，可多次轉接來電且顯示穩定可靠、永不丟失。
2、日/夜間模式自動切換系統支持日/夜間服務模式切換，
用戶可以設置為自動切換或人工切換，同時也可對日/夜間模式設置不同的系統參數，如日/夜間分機等級、日/夜間分機呼入權、日/夜間分機呼叫等待、日/夜間引導語音等，使用戶享受更簡便的操作。
3、中繼連選功能 此功能可以使用戶的多個外線號碼連為一體，即對外只需公布一個號碼，外線呼入時只需撥打公司對外公布的號碼。此功能合理的提高中繼使用率及中繼接通率。（對外公布的號碼需向電信局申請呼叫轉移功能）
4、三段引導語音（標準/自錄） 系統為外線提供了三段優質的語音服務，第一段：您好，請撥分機號碼，查號請撥“0”；現在是下班時間，人工服務請撥“0”； 第二段：分機正忙，請撥其它分機號碼；對不起，分機正忙請稍后再撥；第三段：分機無人接聽，請撥其它分機號碼；對不起， 分機無人接聽，請稍后再撥。每段多達五種引導語音可供用戶選擇，且可進行自錄，并支持標準語音和自錄語音混合使用。
5、1-4位任意全彈編 系統支持1-4位任意全彈性編碼，可實現1-4位號碼混合使用，滿足客戶對各種場所不同編號的特殊要求。
6、等位撥號 在轉發狀態下，系統可自動識別用戶撥打的是外線電話還是內線電話，用戶可按習慣直接撥打外線號碼，無需加撥外線局向碼和聽二次撥號音，如直接使用外線一樣方便。
7、內置和諧音樂 系統內置12首和諧背景音樂，用戶可根據自己的愛好進行選擇，內/外線呼入轉接或保留時，呼入者聽背景音樂。
8、兼容話機/PC編程 您可以使用雙音頻話機或PC對系統參數進行設置，滿足各層次的需求。
9、內置UPS開關電源 系統電源在交流電壓85V~240V范圍內可正常工作，并向用戶提供了后備電壓接口，只需配置電瓶，即使停電也可保證系統正常工作。
10. 外線轉外線、內線轉外線 分機或外線呼入與內線用戶建立通話后，內部分機可將電話轉接至手機或其他外部電話上，轉接中可征詢外線需不需要接聽，如要接聽，內部分機掛機兩外線通話；如不需接聽（聽短促的忙音或轉錯號碼），其內部分機可收回電話，自動恢復與呼入的電話通話。通過該功能還可充分實現固定電話與移動電話之間建立移動虛擬網。
11. 立即轉移 分機可自行設定轉移號碼（手機、固定電話、內部電話），當內線呼叫分機時，系統將直接把來電轉移到分機所設定的號碼上。
12. 遇忙轉移 當內外線呼叫某分機時，若遇分機正忙，系統自動將來電轉移到分機事先設定的號碼上（手機、固定電話、 內部號碼），避免重要來電丟失。
13. 無應答轉移 當內外線呼叫某分機時，若遇分機無人接聽，在無應答振鈴次數到時，系統自動將該來電轉移至分機事先設定的號碼上（手機、固定電話、內部號碼）。用戶可根據需要自行設定無應答振鈴次數。
14. 通話限時 為了解決某些分機濫打電話的問題，系統可對內部通話、中繼呼入、中繼呼出的通話限時獨立進行設置，滿足用戶對通話限時的各種要求。同時在通話限時時間剩下30秒時，系統會發出告警音，如不終止通話，在通話限時時間剩下10秒時，系統會再次發出告警音，提示用戶將中斷通話，此功能有效地限制煲電話粥現象。
15. 外線轉外線功能 用戶從外線呼入通過使用賬號、密碼出另一外線，特別適合于出差人員用公司的外線打廉價長途。設置此功能需要設置一部橋路分機。
16. 熱線編碼 分機可將自己常用、急用的內/外線號碼設為熱線號碼，提機延時時間到后即可直接呼叫用戶設定的熱線號碼 ，免去繁瑣的撥號方式，提高工作效率。
17. 中繼組權及中繼組號（中繼分組） 中繼部分最多可分為12個中繼組號，分機間最多可劃分為12個中繼組權，單個分機可以擁有多個中繼組權，多部分機也可擁有同個中繼組權。
18. 分機代接來電呼叫 在分機有來電呼入而無人接聽時，其它任意分機可通過輸入指令代接，如不清楚振鈴分機的號碼，可使用全局代接指令，將其來電代接。
19.外線專用線 分機可設置一條中繼為本機呼入呼出專線，適合傳真線、售后服務專線、經理私人專線等方面要求。
20.中繼接續類型設置 當系統設置為直撥模式時，外線聽引導語音進行操作。當系統設置為轉接模式時，外線呼入由總機進行服務。
21.分機呼叫等待 另一來電呼叫正在通話的分機時，聽回鈴音等待分機空閑，同時被呼叫分機聽呼叫等待提示音，提示有另一呼叫正在等待被接聽。
22.智能中繼 此功能可設置某一條中繼線為智能中繼，只要設了智能中繼后，凡是撥打“0”、“13”開頭的號碼都選擇出智能中繼線路。
23.外線來電群呼方式 設置中繼線路為群呼方式，外線呼入時，群呼分機循環振鈴，同時每部振鈴分機均可顯示外線來電號碼。
24.預付款管理 為適應賓館、寫字樓等單位分機出外線計費管理的需求，可對各分機設置預付款計費功能，當某分機計費總額等于或低于最低預付金額時，該分機自動關閉外線功能，直到重新設置預付款。
25、計費管理功能(PC型) 除對上述提供的帳號計費、押金計費以外，本交換機還提供以下功能：
1）多種計費方式，靈活費率設置與調整；手機、傳呼、IP電話能實現單獨計費。
2）多時段計費
3）按不同的時段靈活設置不同的折價幅度，并適應電信新業務計費要求。
4）主機可存儲5000至于10000張話單，在脫機時也可保證話單不丟失。
四、HJK-120S特殊程控電話交換機交換機技術特點
1、接口類型 用戶接口：用戶模擬接口，a\b線：HJK120S(特殊型) +38-63V饋電， 中繼接口：環路中繼線，呼入鈴流，呼出雙音頻
2、內部交換結構 交換機網絡采用8×16開關陣列
3、傳輸特性 分機------分機 ≤1.5db 分機------中繼 ≤1.0db
4、衰耗頻率失真 300------ -400Hz -0．6----- +2.0db 400----- -2400Hz -0．6----- +1.5db 2400------3400Hz -0．6----- +3.0db
5、輸入電平增益變化 輸入信號電平范圍 電平輸出非線性變化范圍 -40db------ -3.0dbm ≤0．5db
6、串間衰減＞67db 衡重雜音＜-67db 話務量：用戶0.2Erl 中繼0．7Erl 呼損率：本局＜1％ 出局＜0．5％ 對地不平衡度： 300-------600Hz＞40db 600------3400Hz＞46db 電源雜間：＜2．4mV 用戶饋電電流：＞18mA 環路電阻：＜1K歐姆 絕緣電阻：R＞20K歐姆 線間電容＜0.5uf
7、功耗 20W------100W(視分機數量而定)
8、使用環境 溫度：0---36攝氏度 相對溫度：35％----75％
9、PC連結距離(電腦與主機的距離)（PC型）選配 出廠配置10M 普通距離>30M 配置422接口可達1000M
10、電腦配置要求（PC型電腦選配） 軟件本系統在Microsoft簡體中文版windows 98/xp/win7/win10以上運行。
11、傳輸距離 120S特殊型 傳輸距離在3000-5000米左右！
12、供電電源 交流AC： 192-265V+/- 10％ 50Hz+/- 2Hz 外接直流： DC24V（S特殊型） 7---24AH蓄電池
13、外觀尺寸：440×240×88 (mm)

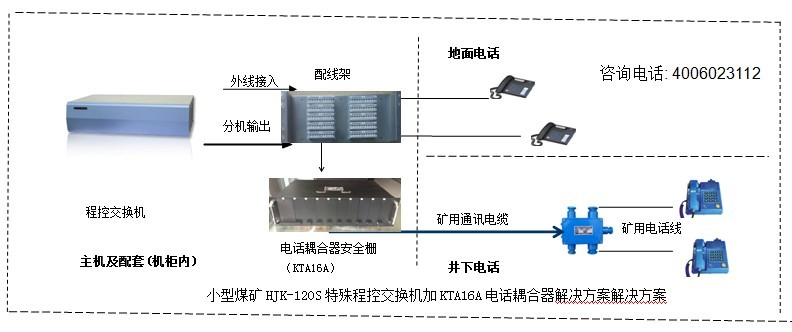

三、HJK-120S/F3特殊型程控電話交換機交換機系統方案圖
礦用HJK-120S/F3特殊型程控交換機系統組成說明
A 集團電話交換機主機： 本主機為普通的集團電話交換機(不是數字程控調度機),具有價格低優點.
B 卡接式配線箱：為主機設備與出線端電纜接續作用.
C 礦用電話耦合器：主要是針對井下電話起安全通訊的中間隔離設備。(特殊必須要煤安及防爆證)
D 錄音系統(選配)：對整個屬于電話交換機系統與調度室的總機之間通話進行錄音。需要和PC電腦使用。
E 布線工程系統(自備)：分為地面布線及井下布線系統組成；地面布線由普通市話通信電纜HYV（也可以網線或普通電話線）、電纜分線盒 、普通電話機等組成；：井下布線系統由必須有礦用通信電纜MHYV /MHYAV、礦用電話線、礦用電纜分線盒 、防爆電話機等組成(必須要“MA”標志)。
