隨著通信產業的高速發展，程控交換機給煤礦或礦山提供了廣闊的應用空間，尤其是煤礦或礦山用戶采用一根線到井下有源電話?cǎi)詈掀鞴╇姺绞酵ㄔ捯言缣蕴�！按煤礦及礦山通訊聯絡系統要求及標準不準使用 有源電話?cǎi)詈掀鞴╇姺绞酵ㄔ�！程控交換機或調度程控交換機是現代煤礦及礦山企業生產調度正常運作中傳遞信息所必不可的通訊工具。本煤礦通信礦用程控電話交換機主機為普通的程控電話交換機改進(不是數字程控調度機),具有調度程控交換機的基本簡單功能。此礦用電話交換機價格投入低優點，適用于小型煤礦企業使用！
此方案發布2000幾年已過時！由于全國小型煤礦幾乎全部關閉請采用KTJ126-SOC8000調度機解決！

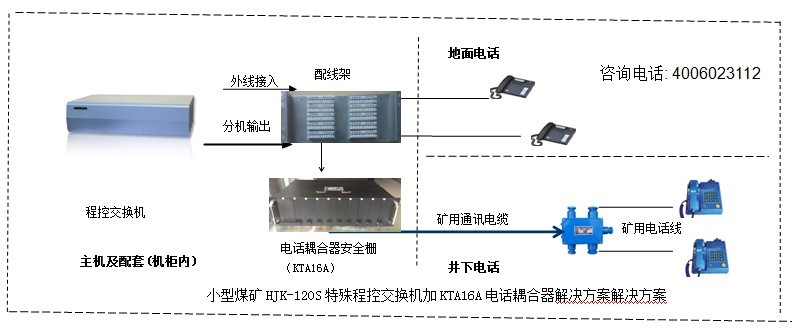

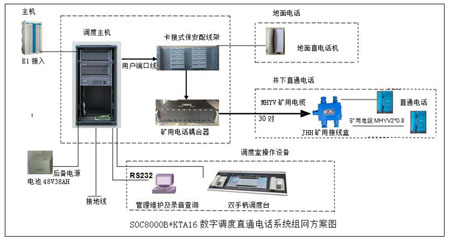

礦用電話程控交換機系統組成圖
礦用程控交換機系統組成說明
A 集團電話交換機主機： 程控交換機系統主機：KTJ126-SOC8000型等，采用數字交換方式，用戶模擬接口采用+48-56V饋電，系統具有強插，轉接，代接，內線多方通話等功能。
.
B 卡接式配線箱：為主機設備與出線端電纜接續作用.
C 礦用電話?cǎi)詈掀鳎?/B>主要是針對井下電話起安全通訊的中間隔離設備。(必須要煤安及防爆證)

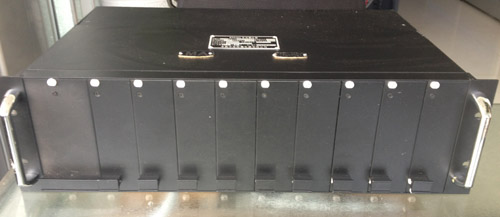

KTA16A無源集中板卡機箱式 無源單體式
D 錄音系統(選配)：對整個屬于電話交換機系統與調度室的總機之間通話進行錄音。需要和PC電腦使用。
E 布線工程系統(自備)：分為地面布線及井下布線系統組成；地面布線由普通市話通信電纜HYV（也可以網線或普通電話線）、電纜分線盒 、普通電話機等組成；：井下布線系統由必須有礦用通信電纜MHYV /MHYAV、礦用電話線、礦用電纜分線盒 、防爆電話機等組成(必須要“MA”標志)。
礦用通信電纜MHYV JHH 礦用接線盒
常用煤礦行業采購礦用程控交換機系統組成列表清單
礦用交換機機系統組成主要設備材料
一、礦用交換機主機機房部分
礦用程控交換機主機
錄音系統(選配）
電話配線架(含防雷保安排)
主機后備電源組48V（38-100H）
井下電話?cǎi)詈掀骰虬踩珫?自行購或本公司代購,必須要煤安及防爆證)
二、地面上布線系統
普通HYA通信電纜
電纜分線盒
普通電話線 (當?shù)刭?gòu))
三、井下布線系統(必須要“MA”標志)
礦用通信電纜(自行購)
礦用電話線(自行購)
礦用分線盒(自行購)
本安型 防爆電話機(自行購或本公司選配)
四、機房地線系統, 用戶行安裝,要求接地電阻小于5歐以下,*好在3歐!
五、機房電源穩壓系統, 建議購UPS穩壓電源1KVA-3KVA左右!
