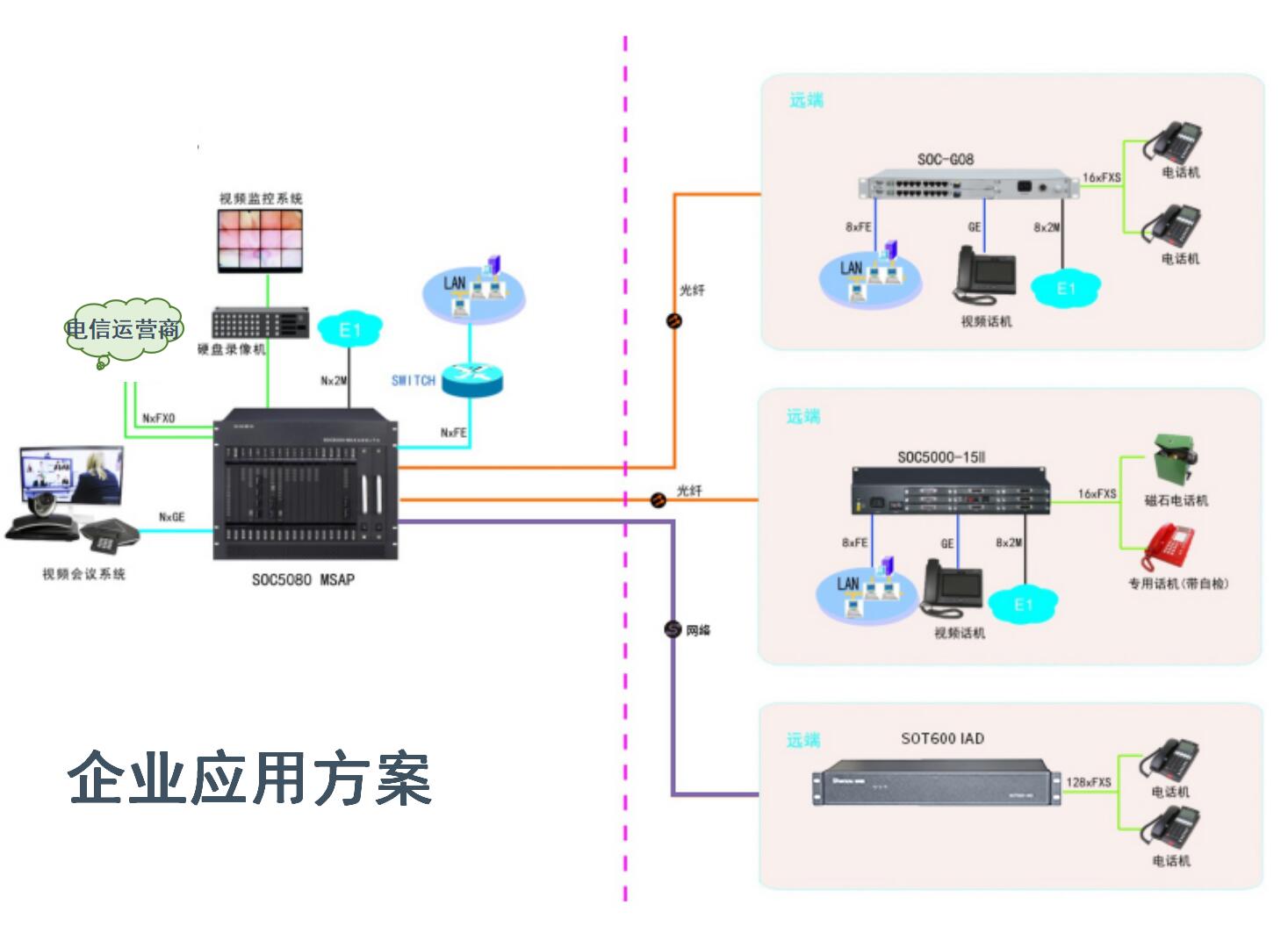

SOC5080或SOC5000-80多業務接入平臺（MSAP）（也就是光纖多業務程控交換機）是申甌通信設計的具有程控交換、光纖傳輸、PCM復用、信令匯接、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術于一體的功能強大的多業務接入平臺，實現語音、數據、圖像(壓縮和非壓縮)的交換、匯聚與傳輸。根據不同客戶要求實現光纖電話網絡組網、靈活搭建，從而滿足公、檢、法專網業務需求。也可以適應針對廠礦、學校、醫院等行業用戶。接入到綜合網管平臺，支持局端和遠端全網設備的統一監控和管理；實現多級網管、遠程管理；對網絡實行集中操作、維護和管理（OAM）功能，實現電路的配置和調度。操作簡單易用，提高網絡運維效率，降低網建運維成本。
上行接入：模擬中繼FXO、數字中繼E1（30B+D、PRI、7號、1號信令等）、E&M中繼、磁石中繼。
下行輸出：模擬分機FXS、數字分機DEU、FDU光纖口輸出、PDH（4個/8個2M）、以太網ETH、SDH/E1接口輸出。
機箱：高8U，共16個業務插槽位。

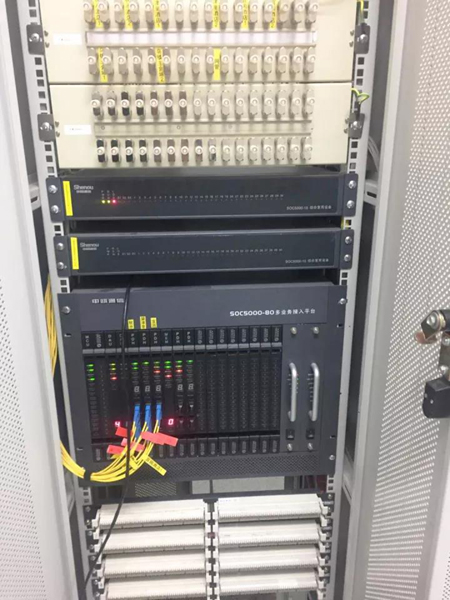

說明：最上方是DDP配線架（2M配線架）、SOC5000-15復用設備、SOC5000-80光纖數字程控交換機、最下方是語音配線架。

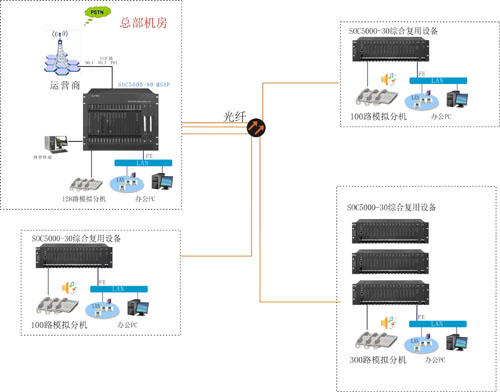

多業務光纖方案圖
上圖某企業方案描述：
1、企業中心機房在12樓，局端采用SOC5000-80MSAP多業務接入程控交換機，集接入平臺、程控交換、信令匯接于一體。上行8個2M接入營運商。本局端輸出128線模擬電話分機。
2、局端光纖口通過5對光纖延伸到三層樓（10號樓、11號樓、13號樓）。
3、遠端設備：11層、13層采用SOC5000-30綜合復用設備，各占一對光纖，各樓層輸出100線分機；10層采用3臺SOC5000-30綜合復用設備，占用3對光纖，每個設備輸出100線共300門。
附2：廠礦企業SOC8000C IPPBX+光纖環網POE+IAD網關+普通電話方案圖
方案說明：
1、IPPBX主機采用SOC8000C-IPPBX，上行接營運商支持模擬中繼、數字中繼E1（30B+D、7號、1號信令）、IMS（VOIP）中繼等。下行輸出支持：模擬分機FXS、數字分機BRI、VOIP分機（接IAD網關或SIP普通或視頻電話機）等混合輸出。
2、主干線：樓與樓、樓與廠區之間全部采用光纖。支持光纖環網交換機或POE交換機。
3、終端：可以接SIP普通或高清視頻電話、SOT600IAD語音網關（轉模擬電話輸出）

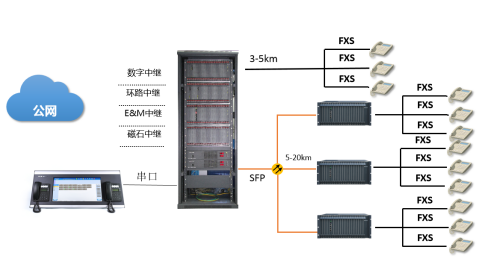

附3、新增SOC8000B/SOC9000光纖程控交換機(程控交換機自帶光纖用戶板方案）
1、數字程控交換機帶光纖分機板，成對使用。局端SFP_FXS_PBX可以插在SOC8000系列PBX主框上的任意用戶槽位（供電），并將其與對應的差分線連接（獲取數據）。遠端SFP_SCU_PBX替代原有的分控板。實現光纖點對點傳輸。
2、單臺主機配置光纖傳輸分控板最大數量：SOC8000系列可以配5對（機房到外面只能5個點位)，SOC9000系列可以配7對（機房到外面只能7個點位)。傳輸距離由光纖光模塊決定，由用戶根據實際需求自行選配。
