按照煤礦按照《國家安全監管總局 國家煤礦安監局關于建設完善煤礦井下安全避險“六大系統”的通知》,國家煤礦安全監察局對全國試行煤礦通信聯絡系統技術要求（試行）,各省市煤礦正建設“六大系統”中的井下電話通信聯絡系統!重慶申歐提供KTJ126SOC8000b+型數字程控調度系統解決煤礦通信聯絡系統方案！又符合2016新版《煤礦安全規程》調度通信系統規定。
申甌KTJ126-SOC8000B+型(煤安認證機型：KTJ126)數字程控調度系統是新一代全數字程控調度系統， KTJ126 KTJ127型礦用本安型調度系統是我公司通過長期煤礦及數字礦山市場調查，在原SOC8000+KTA16基礎上并歷經近十年的煤礦礦山安裝經驗進行了多方調研改進，充分吸收國內外眾多數字調度機的優點，具有符合國家煤礦及礦山安全生產有關標準和要求GB 3836-2010,MT 209-1990,Q/AKB2 030-2013，GB3836.1-2010，GB3836.4-2010等，并遵照國際電信聯盟（ITU-T）G.712、G.732號建議書的技術指標和《煤礦安全生產操作規程》的有關規定和通信行業的*新標準，根據煤礦及數字礦山實際需求的原則，設計、開發的新一代具有完全自主知識產權的數字程控調度系統。，比KTJ其它系列更可靠、*進、穩定性和實用性更防雷等。。。該機型通過國家安標礦用產品安全標志中心的安全檢測取得安標證號：MAB:130867及MAB:130868。又通過國家安全生產礦用通訊監控設備檢測檢驗中心定型檢驗（2010）,符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》取得了《防爆合格證》，證號CCCMT13.0359和CCCMT13.0358。 。
系統采用*貼片技術，開發、生產的新一代熱備份主機和電源系統、國內多創內置硬盤在線錄音系統(不需要電腦長期開機停電也自動錄音)、超大容量Flash歷史記錄存儲系統、全分散控制、模塊化結構、在線升級、中繼與用戶卡板混插、與無線通訊系統對接、支持SIP網絡電話；本調度系統還具有數字式語音雙向無阻塞通信，一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼（緊急呼叫具有聲燈閃告警），任何分機可發起緊呼、調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）,通信距離不小于10公里、 通話歷史記錄查詢等調度通信系統行業基本功能！,還可以選配與無線通信系統（WIFI本安手機）、有線廣播系統、安全監控系統聯動對接組網，電話擴音廣播，多個調度臺、2B+D多功能數字話機,內外線多方電話會議，22寸觸摸屏軟調度、IP網絡電話數據圖象三合一多媒體,CTI調度呼叫中心,一鍵外呼直撥電話、集團彩鈴、留言等功能；目前在煤礦行業主要在重慶，貴州，四川，云南，廣西，甘肅，內蒙古，新疆，山西，河南，江西宜春，黑龍江，福建，陜西等煤礦行業成功應用并通過當?shù)匕脖O(jiān)驗收；全國金屬及非金屬行業主在福建（龍巖，寧德幾十套），廣西（河池），湖北，陜西漢中，四川（樂山，雅安等）、甘肅隴南等并通過當?shù)匕脖O(jiān)驗收！
煤礦通信聯絡系統組網方案圖說明

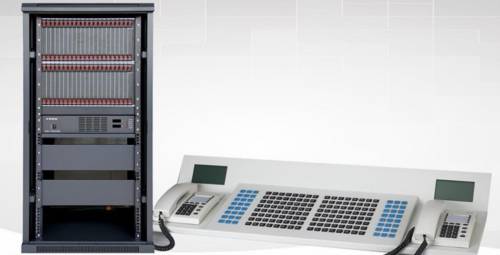

1、 調度主機煤安認證KTJ126和KTJ127本安型(32門到1536門)
申甌KTJ126-SOC8000數字程控調度系統。容量從32門,48門,64門,96門,128門,256門直到大型煤礦1536門等選擇.中繼接口豐富可以是普通中繼或數字中繼線(一號信令,七號信令,PRI,E/M,VOIP）等，調度系統具有數字式語音雙向無阻塞通信，一鍵到位（內線或外線）,組呼、全呼、選呼、強拆、強插、監|聽，緊呼，調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）,直通電話，瓦斯監測聯動，通話歷史記錄查詢等煤礦調度通信系統行業基本功能！還具有選配SIP話機,內外線多方電話會議，IP融合網絡通信，一鍵外呼手機或直撥電話、集團彩鈴、語音留言、電話擴音廣播、與無線通信系統對接、大屏通話狀態監控、一鍵緊急呼叫、通信距離應當不小于10km等功能！
2、卡接式保安配線架VDF
適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用科龍卡接模塊;可配上保安排，具有過壓保護功能；配上保安單元，具有過壓過流及接地告警等功能（機房安裝可以在井口不安裝，個別地區要求井口安裝）
3、 雙屏雙手柄調度臺
采用丹麥按鍵式64,128,256鍵調度臺和22寸大屏幕觸摸屏調度臺。按鍵式配雙屏顯示西門子電話機組成雙手柄,為生產行政調度,調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。
4、 PC電腦終端維護
控制與維護數字調度主機的人機對話功能，包括數據管理、維護、會議電話管理和計費管理及外置式錄音等功能。
5、數字式調度錄音系統
SVR內置式調度主機內置硬盤對整個屬于數字調度機系統任何調度總機或分機進行錄音(**進的錄音系統無需要工控機)。也可選配外置SOC1800/1900錄音系統只對調度室總機與所有分機之間通話錄音!
6、電話?cǎi)詈掀靼踩珫臟TA16/KTA138
是連接調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。
7、通信聯絡系統布線工程
地面電話線不作要求!大中型煤礦布線系統主要由通信電纜HYV 、電纜分線盒 、電話機接線盒等組成。井下通訊系統要求嚴格(必須有煤安證及防爆證),由礦用通信電纜MHYAV或MHYV 、礦用電纜分線盒 、本安防爆電話機等組成。(此部分由用戶自行安裝或另采購,由用戶自行安裝! 由本公司提供設計方案；)
8、調度終端設備
地面上采用普通電話機不作要求,井下采用本安防爆電話機。本設備支持小于10公里距離。
附1:通信聯絡系統組成列表采購清單 通信聯絡系統系統組成主要設備材料
一、調度主機機房部分(本公司提供機房部分)
SOC8000B+數字程控調度系統主機 (KTJ126有煤安及防煤證)
VDF卡接式配線架及防雷過壓保安排(采用科龍模塊)
山特主機后備電源48V38-100AH (或48V100AH)
雙屏雙手柄丹麥按鍵式調度臺(64鍵、128鍵 256鍵 22寸觸摸屏調度臺)
調度錄音系統(主機內置及外配式)
KTA16/KTA138井下電話?cǎi)詈掀?必須要煤安及防煤證)
PC電腦系統(自備）
二、地面上布線系統
普通HYA通信電纜(小型煤礦可不要)
電纜分線盒(小型煤礦可不要)
普通電話線
三、井下布線系統(必須要煤安及防煤證)
礦用通信電纜(MHYAV主干線，或MHYV次線,直徑0.8mm)
礦用電話線
礦用本安接線分線盒JHH系列
本安防爆電話機
四、機房地線系統, 用戶行安裝,要求接地電阻小于5歐以下,*好在3歐!
五、機房電源穩壓系統, 建議購UPS穩壓電源1KVA-8KVA左右!
煤礦業大多數是山區,如當?shù)仉娋W(wǎng)電壓波動很大，或電源穩定性差用戶極有必要配置UPS交流穩壓電源。用戶在選購穩壓設備時，切忌選用斷電切換式交流穩壓電源。比如通用型交流家用穩壓電源冰箱保護器等。因?yàn)殚g隔式斷電切換會造成設備工作混亂。
六、通信聯絡系統部分用戶案例
陜西漢中地區
福建龍巖地區
四川宜賓地區
四川樂山地區
四川雅安地區
四川宜賓瀘州地區
中電投新疆能源化工
神華新疆能源
新疆建設兵團
四川川煤集團（攀煤、廣旺）
四川華福集團
四川恒鼎實業
四川順通集團
深圳中航集團貴州織金馬家田礦
飛尚集團貴州金沙大運煤礦
國源集團貴州永安煤礦
河南焦煤
河南平禹
河南鶴煤
河南義煤
山西沁和能源
新疆神華能源
新疆建設兵團（多套）
云南昭通地區（曲靖威信及彜良縣）
重慶天府礦務局(下屬煤礦)
重慶永榮礦務局(下屬煤礦)
重慶松藻煤電下屬(梨園煤礦)
重慶金能礦業有限公司（下屬）
重慶金斗煤業有限公司
重慶合川新川礦業有限公司新木煤礦
重慶榮昌鴻緣煤礦
重慶榮昌全順煤礦
重慶榮昌虹橋煤礦
重慶渝北興隆下油房煤礦
重慶萬盛寨子煤礦
重慶萬盛平翔煤礦
重慶萬盛田貝煤礦
重慶萬盛昌隆煤礦
重慶萬盛區宏順源煤礦
重慶開縣中興煤礦福寨煤礦
重慶開縣石馬門煤礦
重慶綦江金塘煤礦
重慶綦江大慶煤業大山煤礦
重慶榮昌德隆煤礦
重慶榮昌中廠煤礦
重慶榮昌富利煤礦
重慶榮昌曾家山煤礦
重慶榮昌韋家溝煤礦
重慶天府精煤
重慶天府磨心坡煤礦
重慶奉節寶光煤礦
重慶云陽清水鄉友聯煤礦
重慶云陽富強煤業
重慶天府礦務局三礦
貴州徐礦集團(下屬煤礦)
貴州盤縣恒鼎祥瑞工貿有限公司
貴州六盤水盤縣羊場煤礦
貴州織金縣馬家田煤礦
貴州遵義縣泮水煤礦
貴州飛尚能源有限公司
貴州大運礦業金沙大運煤礦
貴州思瑞豐礦業
貴州綠云能源有限公司
貴州路鑫喜義工礦公司
貴州天潤礦業
貴州大西南礦業
貴州德佳投資有限公司
貴州習水富泓煤礦
貴州習水富星煤礦
貴州習水富鄰煤礦
貴州興仁興隆煤礦
貴州興仁潘家莊興隆煤礦
貴州大方安益煤礦
貴州盤縣紅果樟木樹煤礦
貴州盤縣柏果鎮紅旗煤礦
貴州六枝朗貸青菜塘煤礦
貴州安順市樺槁林煤礦
貴州六盤水發耳志鴻煤礦
貴州開磷劍化化工集團
貴州習水興隆徐礦
貴州桐梓容光電站
貴州徐礦花秋二礦
貴州徐礦習水煤礦
貴州徐礦110KV變電站
貴州徐礦永輝煤礦
貴州永福礦業有限公司
貴州畢節金沙白坪煤礦
貴陽金鑫煤礦
貴州遵義永輝煤礦
貴州平壩煤礦
貴州渝能礦業有限公司
貴州金沙安能煤礦
貴州安龍煒?lè)槊旱V
貴州修文曾家煤礦
貴州六盤水發耳霖源煤礦
四川達州市宣漢縣七里峽煤礦
四川峨眉山八益煤業苗圃煤礦
四川宜賓興文黃家溝煤礦
四川宜賓興文富有二礦
四川華福集團富有煤業
四川大地工程堪測
四川滬州敘永縣沈家山煤礦
四川達州開江縣開豐煤礦
四川樂山馬邊磷礦山
四川宜賓高縣永豐煤礦
四川廣旺能源發展集團
四川達州達縣井塘河煤礦
四川達州達縣昌達煤礦
四川宜賓筠連縣中村煤礦
四川川煤廣元廣旺集團
四川廣元地德礦業有限公司
四川廣元涼水泉煤礦
四川樂山馬邊磷礦
四川自貢富源化工廠
四川瀘州朱洞煤礦
四川攀枝花市礦務局
四川宜賓宜化集團
云南工投集團
云南天力煤化集團
云南昭通彝良發路聯營煤礦
云南昭通彝良彝和煤礦
云南宣威大坡煤礦
云南曲靖小河煤礦
云南大理鶴慶縣馬廠煤礦
廣西河池南丹五一礦
廣西河池南丹車河鎮綜合選礦總廠
內蒙古扎蘭屯熱電廠
內蒙古滿洲里熱電廠
內蒙古阿拉右旗老山頭北崗煤礦
內蒙古赤峰古山鎮第一煤礦
新疆新疆烏蘇四棵樹煤炭2號井
新疆新疆烏蘇四棵樹煤炭七號井）
新疆新疆烏蘇四棵樹煤炭八號井）
新疆地區（商家保密）
寧夏石嘴山發電廠（OEM）
湖南湘潭鋼鐵廠（OEM）
湖南石門電廠
湖南省公安廳
湖南衡陽市耒陽王家井煤礦
湖北荊門掇刀區龍?jiān)词鄰S
湖北桃源縣鋁廠
湖北黃石電廠
吉林省磐田鎳業公司富家礦
山東諸城熱電廠
臨汾鋼鐵廠（OEM）
山東�；瘓F(tuán)威發化肥廠
福建龍巖非煤礦山
福建寧德非煤礦山
福建古田縣天寶礦業有限公司
黑龍江雙鴨山煤礦
陜西榆林府谷紅草溝煤礦
陜西漢中地區多套
陜西漢中寧強縣鑫潤礦冶
青海省移動通訊公司
安徽蚌埠豐源集團發電廠
張家港交警大隊
河南平頂山礦業集團
包頭市鋁廠（1、2）OEM形式
甘肅省白銀市有色金屬集團
甘肅神峰煤礦
河南平頂山平煤集團
河南平禹煤電
河南鶴煤集團
河南焦煤集團
河南義煤集團
甘肅隴面中寶礦業（金礦）
甘肅白銀市有色金屬集團（2期）
中國石油小門島瀝青廠
包頭市鋁廠（3期）
山東凱元熱電廠
山西省柳林縣鶴西煤礦（OEM）
溫州永嘉永嘉電廠
山西沁和集團候川煤礦
山西沁和集團端氏煤礦
山西長冶雄山煤礦
江西豐城市荷湖合興煤礦

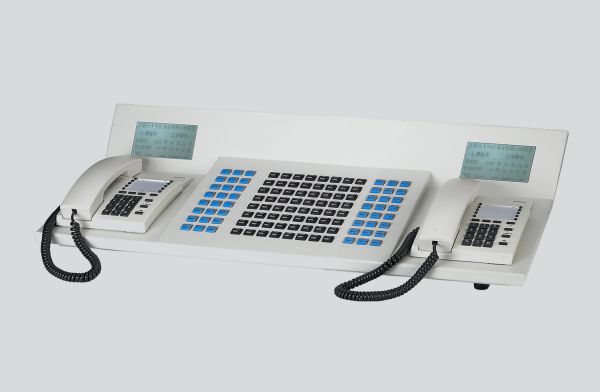

按鍵式調度臺

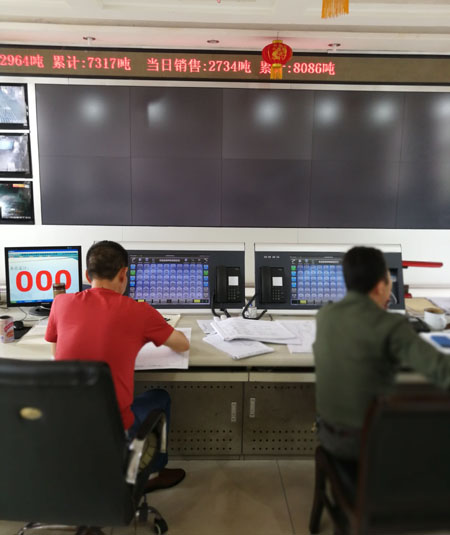

觸摸屏調度臺
附：四川川煤集團攀枝花礦業集團花山煤礦（480門）
附：貴州織金馬家田煤礦（480門）
附：貴州徐礦興隆煤礦綜合調度系統平臺圖：200門
附：貴州徐礦花秋二礦煤礦綜合調度系統平臺圖：200門
附3：萬盛寨子煤礦綜合調度系統平臺圖：
貴州六枝青菜塘煤礦
