申甌HJK-120S型/F型集團電話系統安裝接線圖
        申甌HJK-120(120E型,120S型,120M型,120G型,120F型,120F2型,120F3型等采用RJ45網絡接口輸出,網線白蘭接第1對,2白桔接第2對,3白棕接第3對,4白灰接第4對,

        HJK-120集團電話接法詳見如示意圖。(注意: HJK-120E/M/F1型等電話交換機接法順序相反,即A4B4為第1對,A3B3為第2對,A2B2為第2對,A1B1為第1對)

       HJK-120用戶板端口圖
             RJ45網線水晶頭順序制作詳見如圖:1對白蘭,2對白桔,3對白棕,4對白灰,

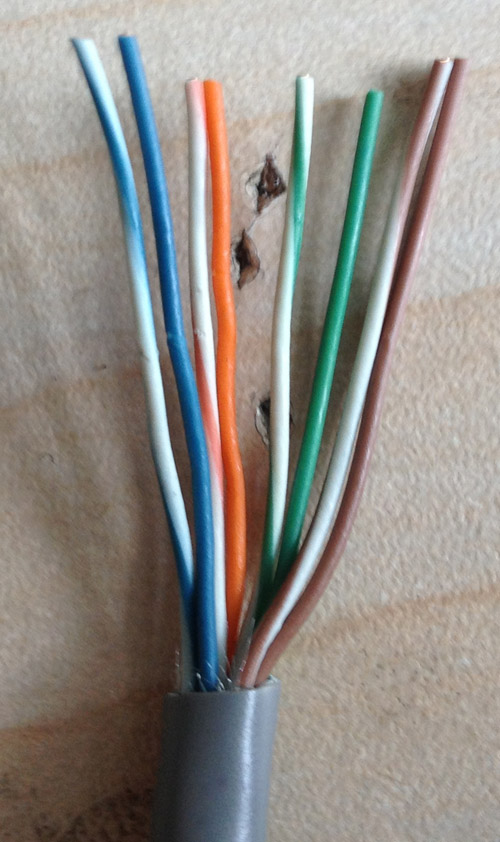

           網線線序圖


           RJ45水晶頭做法順序

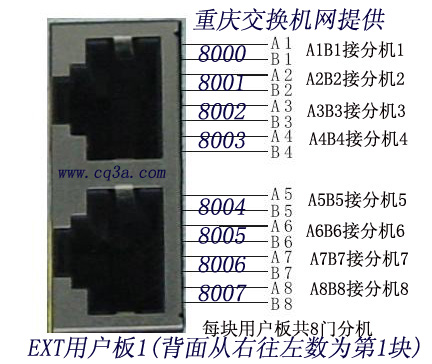

申甌HJK-120S用戶板EXT安裝接線圖


        此HJK-120機s型F2 F3安裝接線說明:每個RJ45插座可以接入4門分機線;一塊用戶板有兩個RJ 45插座共8門分機線;



      120S和120F2 120F3背面端口分布圖:

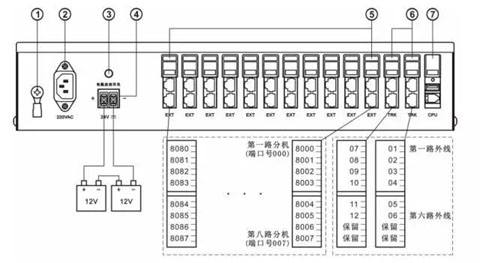

       HJK-120S 電話交換機背面接線圖


       用戶中繼板(標有TRK)端口介紹:TRK端口從上到下,TRK上端口可接4條外線,TRK下端口2條外線,TRK每塊板可接6條外線。(注意大于40門,有兩塊TRK,從“右”往“左”數第1塊)。

       用戶中繼板只有6條外線順序:上方RJ45網口 1-4對,下方RJ45網口: 5-6對,7-8空。

       用戶分機板背面(標有EXT)端口介紹:EXT端口從上到下,從右往左數。

       例如:從右往左數第1塊EXT
               EXT用戶板順序:上方RJ45網口 1-4對:  1對白蘭8000,2對白桔8001,3對白棕8002,4對白灰8003
               EXT下方RJ45網口 5-8對(順序):  5對白蘭8004,6對白桔8005,7對白棕8006,8對白灰8007
       依次類推。。。。。

       其它調試編程詳見說明書


        配線模塊接法

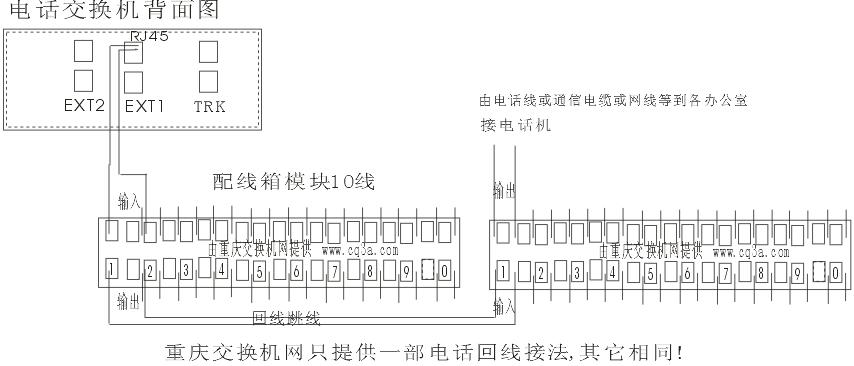

     HJK-120集團電話安裝配線箱接法示意圖


         HJK-120集團電話接配線模塊接線圖


       打線圖:

      打線圖

               先把網線在模塊上放好!按以上順序。

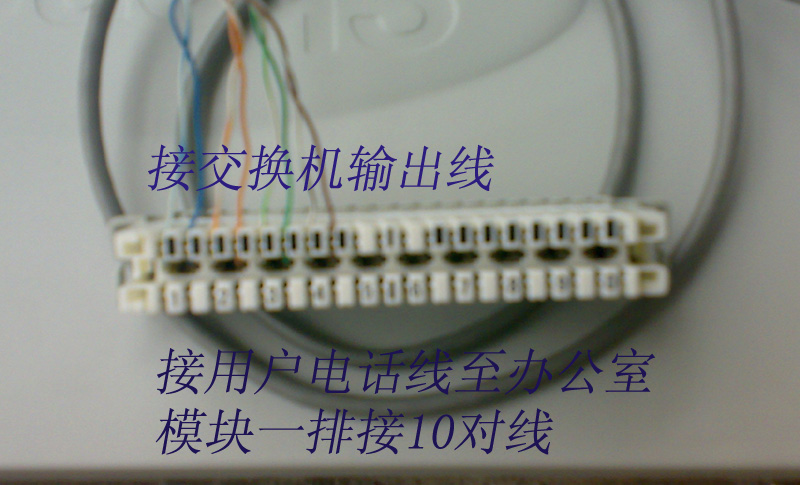

      卡接線圖


            卡接模塊上面排(進線),打刀剪刀朝內如圖,只要用力一推有“卡”聲就可以了。

        語音配線架模塊打線圖


         同樣卡接模塊下面排有數字(出線),打刀剪刀向上也就是朝內。



附:

      分機轉接方法: 通話中先撥R鍵再撥分機,或叉簧再撥分機號;有些電話機閃斷鍵,收線鍵,掛斷鍵等也可以!
      分機提機: 撥125 自報分機號碼, 撥129報分機物理號,撥127報來電,撥124報時間
      分機代接電話或正振鈴分機: 分機提機撥 #* ,或155*,或155加正振鈴分機號
