煤礦或非煤礦山IP調度通信系統解決方案重慶申歐推薦采用KT642-UC型煤礦調度通信系統（系統安標證MHA210052)，該系統由SOC1000-UC軟調度交換系統、SOD8280多媒體觸摸屏調度臺、SOT600GW/OG中繼網關、SOT600-IAD用戶網關、KTA138本安電話耦合器、礦用本安電話等組成。是一款以可視化、便捷操作的調度指揮平臺，系統須滿足《煤礦安全規程》（2016）中對于煤礦調度通信的功能要求，具有一鍵呼叫、 一鍵強插、強拆、監聽、一鍵群呼會議、選擇接聽、選呼及組呼等多樣化的一鍵操作體驗。具有完全兼容國內煤礦主流廠家監測系統實現聯動功能如沈陽及重慶煤科院、重慶梅安森、重慶光可巡、江蘇三恒、南京北路、仙島等等。適用于煤礦、非煤礦山、石油、加油站等各大生產指揮調度系統。產品工信部頒發的入網許可證書，系統須具有國家礦用產品安全標志中心頒發的礦用產品安全標志證書以及計算機軟件著作權登記證書；

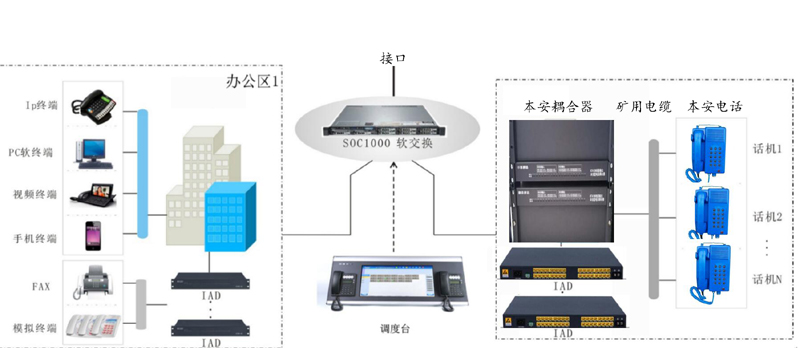

一、 IP融合煤礦調度通信系統組成
1.1、調度機房設備：由SOC1000軟交換系統主機、SOT600中繼媒體網關、SOT600-IAD綜合接入模擬網關、KTA138本安電話耦合器等組成。

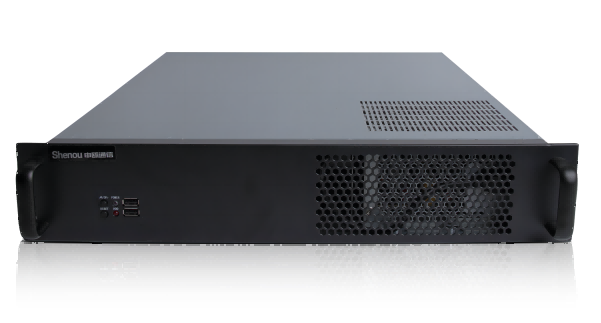

● KT642礦用調度通信聯絡系統主機：
系統采用熱備份技術， 1+1備份模式，當一臺通信主機突發故障時，另一臺通信主機在規定時間內自動接管所有工作，且系統內部終端已建立的電話呼叫能自動恢復。系統具有一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼，調度直通電話功能，井下分機報警功能，調度顯示及視頻通話功能，自動錄音功能,強大通話歷史記錄查詢等調度通信系統行業基本功能！可與無線通信系、廣播系統對接組網，與調度平臺電視大屏對接通話狀態監控，電話對講廣播，內外線多方電話會議、IVR語音導航、集團彩鈴、電話會議、計費功能、錄音及留言、語音信箱、通訊錄、文件共享、叫醒服務、黑名單、管理權限、數據備份及恢復、雙機熱備、通話記錄查詢、錄音查詢、視頻信息、語音通知等功能等功能。
● SOT600GW/OG中繼網關：
SOT600-OG系列環路中繼網關支持8-64路FXO（2線環路co），18/54 VOIP通道，3個自適應10M/100M以太網接口（RJ45）接入轉SIP、靈活配置，具備內部交換功能。支持G.711、G.729a、G.723等多種語音編碼方式傳真編碼：T.30傳真、T.38傳真和VBD透傳傳真，SIP、MGCP等VOIP協議標準HTTP V1.0、FTP、TFTP、DHCP、IEEE802.3、IEEE802.3u等網絡協議。
SOT600-GW數字中繼網關，支持1到8個PCM中繼轉SIP中繼。支持G.711、G.729a、G.723等多種編解碼方式，支持SIP、RTP、RTCP、SNMP、Telnet、SSH、DNS、FTP、NTP/SNTP協議，支持PRI信令、七號信令、中國一號信令、QSIG、環路中繼、數字E/M、模擬E/M、國際R2信令，動態SBC發現：SBC雙歸屬、切換、切回，多媒體處理功能：具備回聲抵制、靜音檢測、增益調整、語音幀補償等功能，2個10M/100MBase-T自適應以太網接口。
● SOT600-IAD綜合接入網關(8到512路）：
本SOC600-IAD-UC綜合接入語音網關設備只能安裝地面，辦公每幢樓或每樓層弱電井，井下只能可安裝到井口(按國家《煤礦安全規程》的要求有線調度電話嚴禁井下供電)，容量：8到512路。通過標準SIP協議，與上層軟交換/ims等配合組網，1U標準機箱，標準的V48饋電用戶電路，針對遠距離可調電壓48-65V,電流17-30Ma。傳輸距離有1.5KM,3-5KM,7-12KM等多種類型。支持多臺設備級聯以擴展總用戶容量，簡化的開通配置流程，易于安裝、配置。
● KTA138礦用電話耦合器：(必配井下信號安全隔離)
本公司采用先進集中板卡式，距離遠，質量穩定，防雷功能強大！是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有煤安證、礦安及防爆證�。�。比單體式耦合器更好。
* KTA138礦用電話耦合器參數
最高直流開路電壓：≤60V
最大直流短路電流：≤34 mA
最高鈴流開路電壓：≤90V（25±3Hz）
最大鈴流工作電流：≤90 mA
傳輸衰耗：≤2dB
外型尺寸：標準機架式1U（32路/只，多臺疊加）
二、調度操作平臺：
SOD8280多媒體IP調度臺（雙座席配2部IP話機，21.5寸觸摸屏含調度軟件）。是一款以可視化、便捷操作的觸摸屏調度指揮平臺，具有一鍵呼叫、 一鍵強插強拆、一鍵監聽、一鍵群呼等多樣化的一鍵操作體驗。具備通話記錄查詢、錄音查詢、視頻信息、語音通知等全面的信息查詢功能。一步到位，提高通信效率。
1.觸摸屏調度臺：支持觸摸屏觸控或鼠標點擊撥號功能
2.智能通訊錄功能：實現內部電話本導入、編制、智能查詢與搜索、導出、統計等功能
3.電話轉接：支持電話轉接內線或外線功能
4.來電代接：實現電話來電代價功能
5.電話會議：多方會議通話，支持臨時、固定會議
6.語音通播：實現文本內容轉換成TTS語音，采用群呼方式實現語音通撥通知功能，提高工作效率
7.群呼、組呼：實現同時向多個外部號碼發起呼叫功能
8.夜服：將調度臺來電全部轉移到指定電話
9.閉鈴：暫停調度臺振鈴
10.監聽：監聽通話
11.來電號碼分級顯示：實現調度臺多個來電不同顏色顯示
12.來電排隊、優先接聽：實現電話來電按照不同級別排隊，可按不同優先級別來選擇接聽
13.強拆、強插、保留：實現強拆、強插、保留等功能
14.調度錄音功能：對通話內容錄音、回放、導出
*調度臺參數
& 采用一體機結構，采用低功耗/高性能的工業級主板。
& 觸摸屏采用電容屏觸控。 配雙座席2部IP電話機。
& 配置一款21.5寸LED高清顯示屏，分辨率為（1920*1080）。
& 獨特的散熱設計，可在整機密封的情況下保證系統穩定持續運行。
& 外部接口包括1 X 串口、4 X USB口 、1 X VGA口、3X 網口。
& 支持麥克風輸入，音頻輸出。
& 支持桌面及嵌入式兩個安裝方式。
三、布線或傳輸設備：
地面可以光纖網絡傳輸，井下采用礦用大對數通信電纜下井(按國家《煤礦安全規程》的要求有線調度電話嚴禁井下供電)。
● 調度系統布線系統：
* 地面?zhèn)鹘y方式：由SOT600-IAD綜合接入網關，2芯電話線、普通電話機接線盒等組成不作詳細要求，地面先進方式直接安裝SIP電話機或IP可視頻電話機！
* 井下電話：f井口由SOT600-IAD綜合接入網關及KTA138本安電話耦合器組成。再由MHYAV礦用通信電纜到井下、由JHH礦用接線盒、KTH本安電話機等組成。按現煤礦安全標準井下嚴禁供電必須用礦用大對數通信電纜并具有有煤安證及防爆證，礦用通信電纜MHYAV或MHYV(線徑0.5到0.8mm。國標要求0.8) 、礦用本安電纜分線盒或本安接線盒 、本安防爆電話機等組成。（本系統推薦采用四川九洲電纜或新世紀電纜廠，天津電纜一分廠等）。
四、終端設備：
地面可以普通電話機或sip電話機或IP可視電話機，井下本安電話機、無線wifi本安手機等組成。
|
|
|
|
| |
|
