申甌調度機增加融合調度聯動系統方案就是申甌調度系統與各安全瓦斯監測系統平臺對接（重慶/沈陽煤科院、常州天地、重慶梅安森、江蘇三恒、南京北路、大連仙島）實現電話聯動，為解決煤礦現有通信系統相互獨立，關鍵時刻不能互通和聯動， 缺乏統一調度指揮，各生產系統數據不能聯動的問題，設計了基于程 控調度的煤礦多網融合通信與應急調度系統，通過統一的軟件開發平 臺，實現了礦井程控電話網、無線通信網、人員定位網、安全監測網、 應急擴播網統一集成和互聯互通,提高了應急救援工作的效率。 針對煤礦安全監控系統地面多系統融合與聯動需求，通過融合系統、業務數據、控制指令比較多種數據交互技術，制定了數據融合與 聯動交互協議，確立了基于數據庫存儲過程的數據交互方式，并在安 全高效的前提下優化交互流程，形成了一套高效、可靠的地面融合與 聯動交互方案。 一、監測聯動系統架構

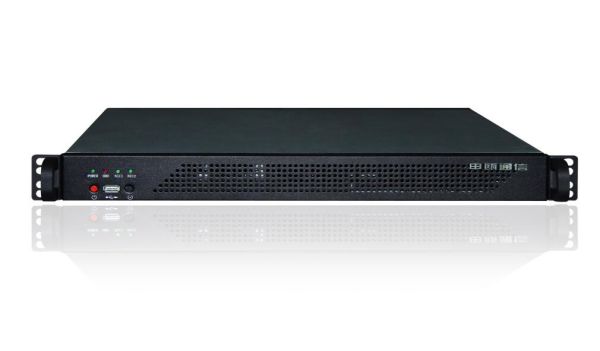

系統結構設計系統采用分布式結構，主要由申甌 SOC1000-LD 聯動調度平臺、voip中繼板、程控調度機、調度臺等組成。 1.1 系統架構：
1.2 系統環境： 申甌融合調度聯動系統需要由穩定硬件基礎來支撐，只有硬件運 行穩定的情況下才能使軟件正常運行，因此數字化礦井的建設需要一 套穩定的硬件平臺。通過礦井工業以太環網的建設，將礦井各環節系 統的設備工作狀態信息、生產信息、安全信息實時傳遞到礦井生產安 全調度指揮中心，為礦井的綜合自動化以及調度聯動提供一個高速、 安全、可靠的信息傳輸平臺，為領導的指揮和管理提供充分的、實時 的信息依據。 1.3 技術特點： 申甌融合調度聯動系統是應用現代電子技術和自動化技術對礦 井生產過程實現全面監控以及通信聯動的系統，把有線調度、廣播調 度、視頻調度、無線集群、無線定位系統、生產監測系統等子系統數 據進行集中監控。實現系統間的數據交互共享及數據挖掘，對生產過 程進行輔助和統一調度，使煤礦生產和管理更加科學高效。融合調度聯動系統軟件平臺針對煤礦生產的需求，采用 C/S 與 B/S 結合的混合 架構模式，面向設備層，控制層，管理層的功能應用而設計。 1.5 拓普說明： 1.5.1 申甌融合調度聯動系統通過以太網接入礦井內工業冗余以太環網，通過礦用安全監測平臺采集數據，下行標準 SIP 協議通訊或 短信網關，發起告警呼叫有線調度系統、廣播系統； 1.5.2 聯動系統中的多網融合聯動模塊采用 B/S 架構，通過網頁 瀏覽器即可實現管理配置以及歷史聯動記錄查看；聯動系統中的數據 上報模塊采用 C/S 架構，通過數據上報服務實時將有線調度等子系統 的信息上報至安全監測平臺。 二、監測聯動系統功能特點 2.1 系統基于 linux 操作系統，自帶防火墻，長期運行高穩定、 低延遲、防病毒； 2.2 完全兼容國內主流廠家安監平臺接口：如重慶沈陽煤科院、常州天地、梅安森、三 恒、南京北路、仙島......; 2.3 支持上報調度分機狀態、通話記錄、調度權限等信息交匯到 總的系統平臺進行統一管理及數據分析； 2.4 支持聯動調度通信系統，緊急情況下自動觸發呼叫預先設置 的各區域報警電話進行告警語音播報； 2.5 支持聯動礦用廣播系統，緊急情況下自動觸發預先設置的各 區域廣播進行告警語音播報； 2.6 系統接口開放，支持多種平臺的對接；2.7 調度通信子系統接入方便，只需遵循標準 SIP 協議即可； 2.8 軟件基于 B/S 架構，部署管理方便，無需安裝客戶端軟件； 2.9 全部聯動記錄有跡可循，方便事后追溯，便捷查詢，一目了 然； 2.10可通過后臺日志功能查詢聯動報警的日志。2.11緊急情況下，調度人員可根據具體情況，將緊急處理 預案語音通過“新語音廣播系統”緊急廣播，生產場所的廣播終端將 反復播放報警聲和報警語音，及時通知相關作業人員迅速疏散和撤 離，并對采取的安全措施和應急救援提供必要的信息幫助。這樣可以 最大程度上避免安全事故的發生、最大程度上減少安全事故造成的損 失2.12交接班時，“礦井語音廣播系統”可以播放宣傳教育、 事時新聞、背景音樂等內容，對增強職工安全意識，娛樂職工文化生 活、實現人文化管理能起到積極的作用。
2.13 解決申甌調度機以前安裝老式程控調度機不能實現融合聯動功能，如JSY2000-06M調度機、SOC8000B、SOC8000C調度機。 |
|
|
|
| |
|
