一、POE交換機供電線序

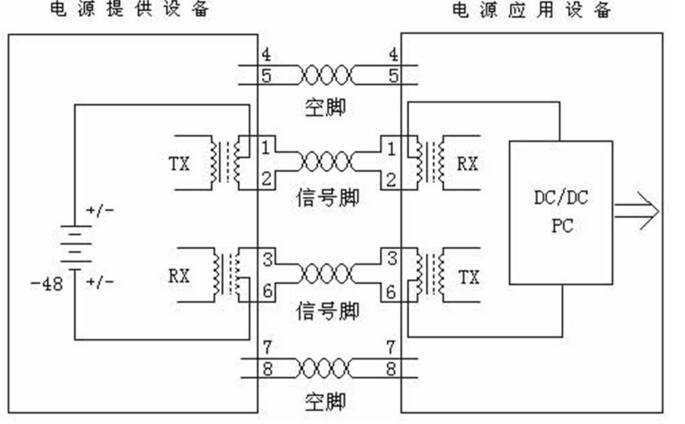

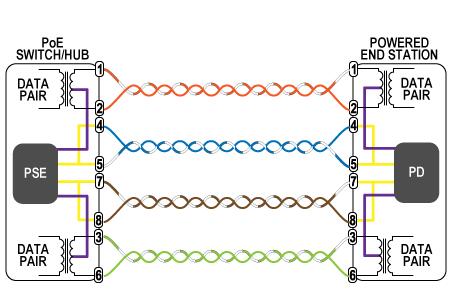

PoE供電通過網線實現，網線有4對線序，IEEE802.3af/at標準允許PoE有三種形式供電線序：
1.1、網線中的4、5線為正，7、8線為負；
1.2、網線中的1、2線為負，3、6線為正；
1.3、網線中的1、2線為正，3、6線為負；
說明：
10M和100M的PoE交換機數據網絡中，數據信號傳輸只用到了1 2 3 6兩對線，而千兆PoE交換機網絡這4對線都用到了，這也算是百兆和千兆PoE交換機的區別之一。
10/100 DC on Spares (mode B)：10M/100M網絡空閑對供電。
10/100 Mixed DC &Data (mode A) ：10M/100M網絡數據對供電。
1000 (1 Gigabit) DC & Bi-Data (mode B) ：千兆網絡模式B 4 5 7 8供電。
1000 (1 Gigabit) DC & Bi-Data (mode A) ：千兆網絡模式A 1 2 3 6供電。
Tx代表數據發送，Rx代表數據接收 TxRx代表即發送又接收。
以上表中為IEEE 802.3af和IEEE 802.3at的網線線序，請注意4 5這對線不管是af還是at，都是正極，如果產品4 5這對線為負極，則為非標準的POE產品。802.3at 4 pairs則4對線都有供電，PSE輸出功率可達60W以上，PD接收功率51W以上。
二、POE交換機的4種連接方法
2.1、交換機和終端都支持PoE
這種方法PoE交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上，這種方法最簡單，但也需要注意如下兩點：
1、確定PoE交換機以及無線AP或者網絡攝像機是否是標準的PoE設備
2、要仔細確認購買的網線的規格，網線質量很關鍵，質量不好的網線會導致AP或者IPC無法受電或者不斷重啟.
2.2、交換機支持PoE，終端不支持PoE
這種方案PoE交換機出來接PoE分離器，PoE分離器將電源分離成數據信號和電力，有兩根輸出線，一根是電力輸出線，一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等，可以匹配各種DC輸入的非PoE受電終端，支持IEEE 802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。
2.3、交換機不支持PoE，終端支持PoE
這種方案交換機出來接PoE供電器，PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡，對原有網絡沒有影響。
2.4、交換機不支持PoE，終端也不支持PoE
這種方案交換機出來接PoE供電器，再接PoE分離器，最后傳輸給終端。 方案三和方案四適合于傳統網絡的改造，即原來的交換機不支持PoE供電，但是又想利用PoE供電好處的場合。
那實際應用時，網線應該怎么接呢，很多朋友對POE供電技術有所了解，知道1 2 3 6或者4 5 7 8等供電線序問題，所以怕萬一接錯，導致設備燒毀等嚴重后果。
POE供電標準對POE交換機、POE供電模塊(POE供電器)等PSE設備的要求是只要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可，當然最新的802.3at 4pair標準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。
2.6 POE應該怎么接好呢
2.6.1.如果你的POE交換機、POE供電模塊是標準的PSE設備，那么網線隨便接下面接的無線AP或者IPC都不會燒毀。標準的POE供電過程，有一個檢測過程，這個檢測過程會確保對不是標準的受電設備不進行供電。如何區分標準的設備還是非標準的設備，可參看如何區分標準POE供電和非標準POE供電。
2.6.2.如果你的PSE設備是強供型，那么在接線之前必須非常小心查看說明書，看供電PIN腳是1 2 3 6還是4 5 7 8，如果身邊沒有說明書，也可以用萬用表檢測，如果有穩定的12V/24/48V輸出的就是供電腳。搞清楚了供電PIN腳，還不能直接接終端設備。另外一端的無線AP或者IPC要搞清楚輸入電壓是多少，網口電路是否經過了改裝，如果沒有經過改裝，接上去之后就很可能會將網口電路燒毀。如果電路沒改裝就需要用到POE分離器。
明白了以上兩點，弱電工程應用中在接線之前就有自信了�，F(xiàn)在市面上的非標設備很多，在接線前一定要非常小心。
