按照《國家安全監管總局 國家煤礦井下安監局關于建設完善煤礦井下井下安全避險“六大系統”的通知》 （安監總煤裝〔2010〕146號）要求，2016新版《煤礦安全規程》調度通信系統規定。近幾年山西河南甘肅新疆內蒙古云南廣西江西湖南湖北四川重慶貴州各大煤礦井下行業正完善建設煤礦井下“六大系統”中的礦井井下電話通信聯絡系統! 重慶申歐公司特推薦申甌SOC8000B+KTA型（煤安認證機型KTJ126)數字程控調度系統解決煤礦井下通信聯絡系統方案!是西南煤礦井下企業采購時首選！
重慶申歐提供煤礦井下調度通信聯絡系統組成由調度機房內設備（數字程控調度交換機，電話錄音盒，礦用安全耦合器，防雷配線架，后備電源等），調度室操作設備（PC電腦主機，調度臺，布線系統（地面布線及礦井下布線，礦用通信電纜，礦用接線盒，礦用電話線等）及終端設備（地面普通電話機，井下防爆電話機）等四個部分組成！以下分別介紹
一、調度機房內設備系統
1.1 調度通信聯絡系統主機(申歐SOC8000B+KTA16/138型煤安認證KTJ126)：調度主機實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。(本系統容量從32門,48門,64門,96門,128門,256門.....直到大型煤礦井下1536門等選擇調度分機)，系統具有數字式語音雙向無阻塞通信，一鍵到位(內線或外線）,組呼、全呼、選呼、強拆、強插、監|聽，緊呼（緊急聲燈告警），調度臺中文名稱顯示及位置，自動錄音功能（可保薦1年以上）,通話歷史記錄查詢、要求傳輸距離不于于10km等煤礦調度通信系統行業基本功能(國家驗收標準功能）！還具有選配內外線多方電話會議，光纖環網IP分機，一鍵外呼手機或固定電話、集團彩鈴、語音留言等功能！

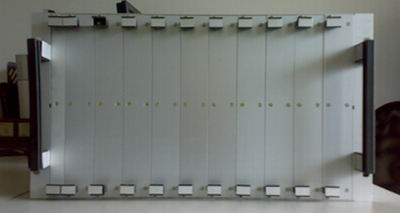

安裝中的調度主機圖
1.2 先進的數字煤礦調度錄音系統(48V供電、申歐SOC1800/1900型)
調度系統內置嵌入先進的在線數字錄音板SVR（內置硬盤），可對整個屬于數字調度機系統任何調度總機或分機進行全部錄音（目前在國內調度機首創，內置式數字錄音系統無需要電腦開機，只需用電腦管理維護）。
調度主機內置錄音板（8/16并發500G)
外置式分申甌SOC1800/1900錄音系統具有價格低的優勢，也無需要配電腦工控機開機,采用WEB管理方式，內置硬盤；外置式SOC1800/1900數字錄音只對調度臺上的2-4部總機錄音,即所分分同與調度室之間通話錄音,不能分機與分機之間錄音。
外置調度錄音SOC1800
總之目前采用電腦或工控機加電話錄音卡方式也早淘汰��！
1.3 電話耦合器或稱安全柵耦合器KTA16或KTA138：(必配井下信號安全隔離)
安全耦合器是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦井下安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。本設備分5公里和10公里兩種。（必須具有煤安證及防爆證！）
KTA16礦用安全電話耦合器圖

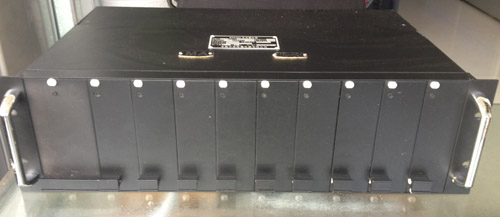

KTA138礦用電話耦合器（32路/1U)

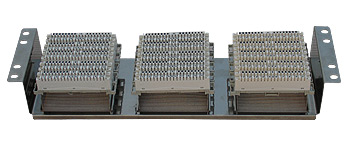

1.4 卡接式配線架VDF（科龍模塊）及防雷模塊:
VDF配線架適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能,有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。

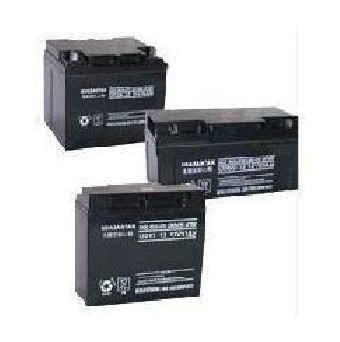

1.5 主機后備電源（美國山特電池組48V38-100AH）：是調度系統停電有力的保障。本方案采用美國山特免維護蓄電池組，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。
1.6 機房專用接地線：自行安裝
1.7 建議考慮機房整體UPS電源1-8KVA,(本系統不含此設備！)
二、調度室操作設備
2.1 調度臺：調度臺是進行具體操作的平臺。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。本調度臺采用丹麥鍵，分64鍵、128鍵、192鍵與256鍵四種。還可以選配接22寸觸摸屏軟調度臺.

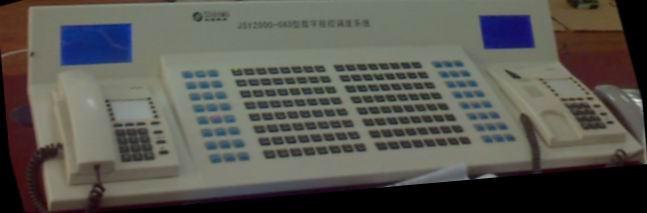

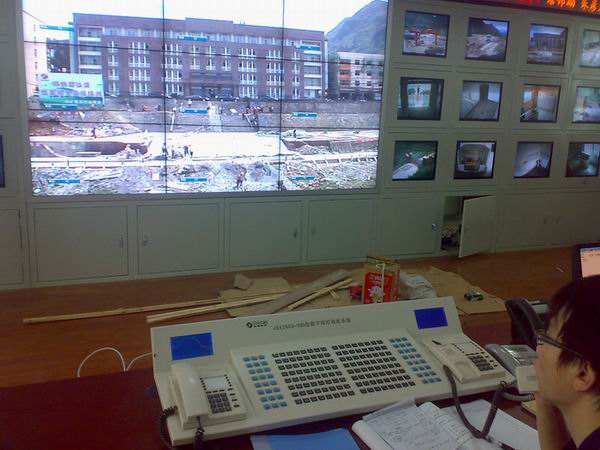

128鍵調度臺

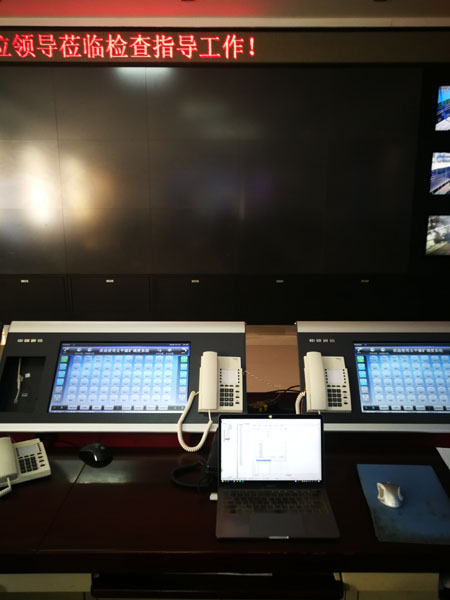

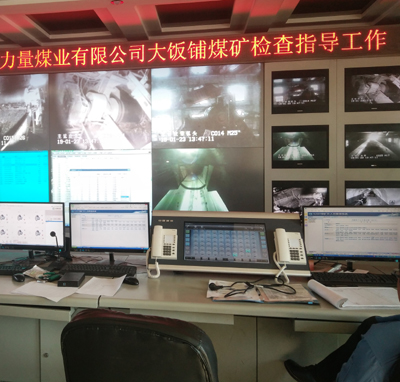

22寸觸摸屏調度臺
2.2 PC電腦調度終端維護：普通電腦配置本系統要求不高；終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、數據管理、維護、會議電話管理和計費管理等功能。還管理調度錄音查聽或聽取錄音文件等管理
三、調度布線系統
3.1 煤礦地面布線系統: 不作詳細要求！小型煤礦井下只要是普通電話線就可以了！大中型煤礦井下企業普通市話通信電纜HYV 、電纜分線盒 、電話機接線盒等組成！

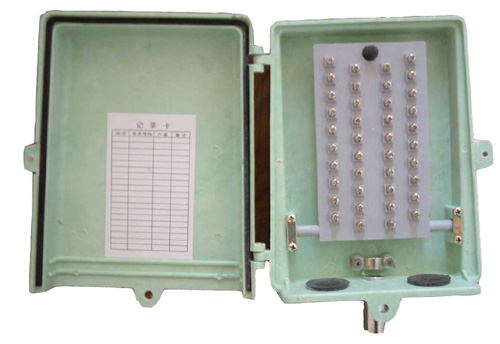

地面普通通信電纜HYA 地面普通接線盒
3.2 礦井下布線系統:
煤礦井下井下布線系統由礦用通信電纜MHYAV或MHYV(或MHYV(線徑0。5到0.8mm。國標要求0.8) 、礦用電纜分線盒或接線盒等組成。（井下必須具有煤安證及防爆證！本系統推薦采用四川九洲電纜或新世紀電纜廠）
3.2.1 礦井井下阻燃通信電纜MHYAV或MHYV
MHYAV系列煤礦井下用聚乙烯絕緣鋁聚乙烯粘結護層聚氯乙烯護套通信電纜用于主干較潮濕的斜井和斜巷作主信號傳輸，有10對，20對，30對，50對，100對等。
MHYV 系列礦用通信電纜煤礦井下用聚乙烯絕緣聚氯乙烯護套通信電纜 用于礦場作普通輔信號傳輸，適用于固定敷設 。有1對，2對，4對，5對，8對，10對，20對，30對，50對，100對等。

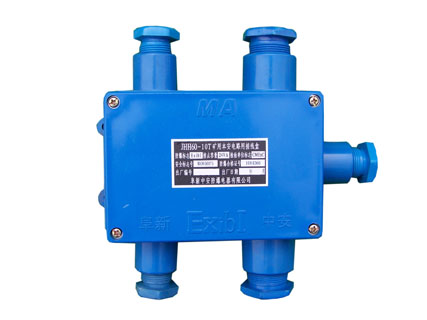

3.2.2 JHH系列礦用本安電路用接線盒（煤安證：MHA050006）
本安JHH系列礦用本安電路用接線盒屬于本質安全型電纜接線盒， 適用于煤礦井下井下含有甲烷、煤塵等爆炸性混合物的場所，用以本質安全線路電纜的連接和分線。 接線盒外殼防護能力：IP54
四、系統終端設備
此部分分地面采用普通電話機,井下必須配本安防爆電話機（本系統推薦KTH17或KTH107本安電話機）
4.1 地面采用普通電話機,一般的電話機就可以!（申甌SOCH008或HCD999系列）

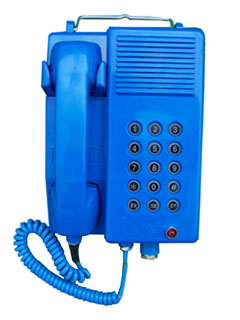

4.2 井下礦用本安型電話機必須具有煤安證及防爆證（KTH17)

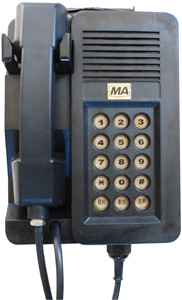

KTH17礦用本安型電話機是本質安全型電氣設備，發號方式為雙音頻發號，適用于煤礦井下井下含有瓦斯（甲烷）爆炸性氣體混合物的危險場所，作通訊聯絡之用。通過其關聯設備電話耦合器可以和程控調度交換機配接，與其連接的電纜長度5-10km。
礦用本安型電話機具有外形美觀、體積小、重量輕、性能可靠等特點�？纱鎳鴥�(nèi)外同類產品，防爆型式：礦用本質安全型，防爆標志：ExibI。
附1調度通信系統安裝部分名單：
湖北荊門地區
陜西漢中地區
福建龍巖地區
四川攀枝花地區（攀煤集團）
四川宜賓地區
四川樂山地區
四川雅安地區
四川內江宜賓瀘州地區
中電投新疆能源化工
深圳中航集團貴州織金馬家田礦
飛尚集團貴州金沙大運煤礦
河南焦煤
河南平禹
河南鶴煤
河南義煤
山西沁和能源
云南昭通地區（曲靖威信及彜良縣）
重慶天府礦務局(下屬煤礦)
重慶永榮礦務局(下屬煤礦)
重慶松藻煤電下屬(梨園煤礦)
重慶金能礦業有限公司（下屬）
重慶金斗煤業有限公司
重慶合川新川礦業有限公司新木煤礦
重慶榮昌鴻緣煤礦
重慶榮昌全順煤礦
重慶榮昌虹橋煤礦
重慶渝北興隆下油房煤礦
重慶萬盛寨子煤礦
重慶萬盛平翔煤礦
重慶萬盛田貝煤礦
重慶萬盛昌隆煤礦
重慶萬盛區宏順源煤礦
重慶開縣中興煤礦福寨煤礦
重慶開縣石馬門煤礦
重慶綦江金塘煤礦
重慶綦江大慶煤業大山煤礦
重慶榮昌德隆煤礦
重慶榮昌中廠煤礦
重慶榮昌富利煤礦
重慶榮昌曾家山煤礦
重慶榮昌韋家溝煤礦
重慶天府精煤
重慶天府磨心坡煤礦
重慶奉節寶光煤礦NEW!
重慶云陽清水鄉友聯煤礦NEW!
重慶云陽富強煤業NEW!
重慶天府礦務局三礦
貴州徐礦集團(下屬煤礦)
貴州盤縣恒鼎祥瑞工貿有限公司NEW!
貴州六盤水盤縣羊場煤礦NEW!
貴州織金縣馬家田煤礦NEW!
貴州遵義縣泮水煤礦
貴州飛尚能源有限公司
貴州大運礦業金沙大運煤礦
貴州思瑞豐礦業
貴州綠云能源有限公司
貴州路鑫喜義工礦公司
貴州天潤礦業
貴州大西南礦業
貴州德佳投資有限公司
貴州習水富泓煤礦
貴州習水富星煤礦
貴州習水富鄰煤礦
貴州興仁興隆煤礦
貴州興仁潘家莊興隆煤礦
貴州大方安益煤礦
貴州盤縣紅果樟木樹煤礦
貴州盤縣柏果鎮紅旗煤礦
貴州六枝朗貸青菜塘煤礦
貴州安順市樺槁林煤礦
貴州六盤水發耳志鴻煤礦
貴州開磷劍化化工集團
貴州習水興隆徐礦
貴州桐梓容光電站

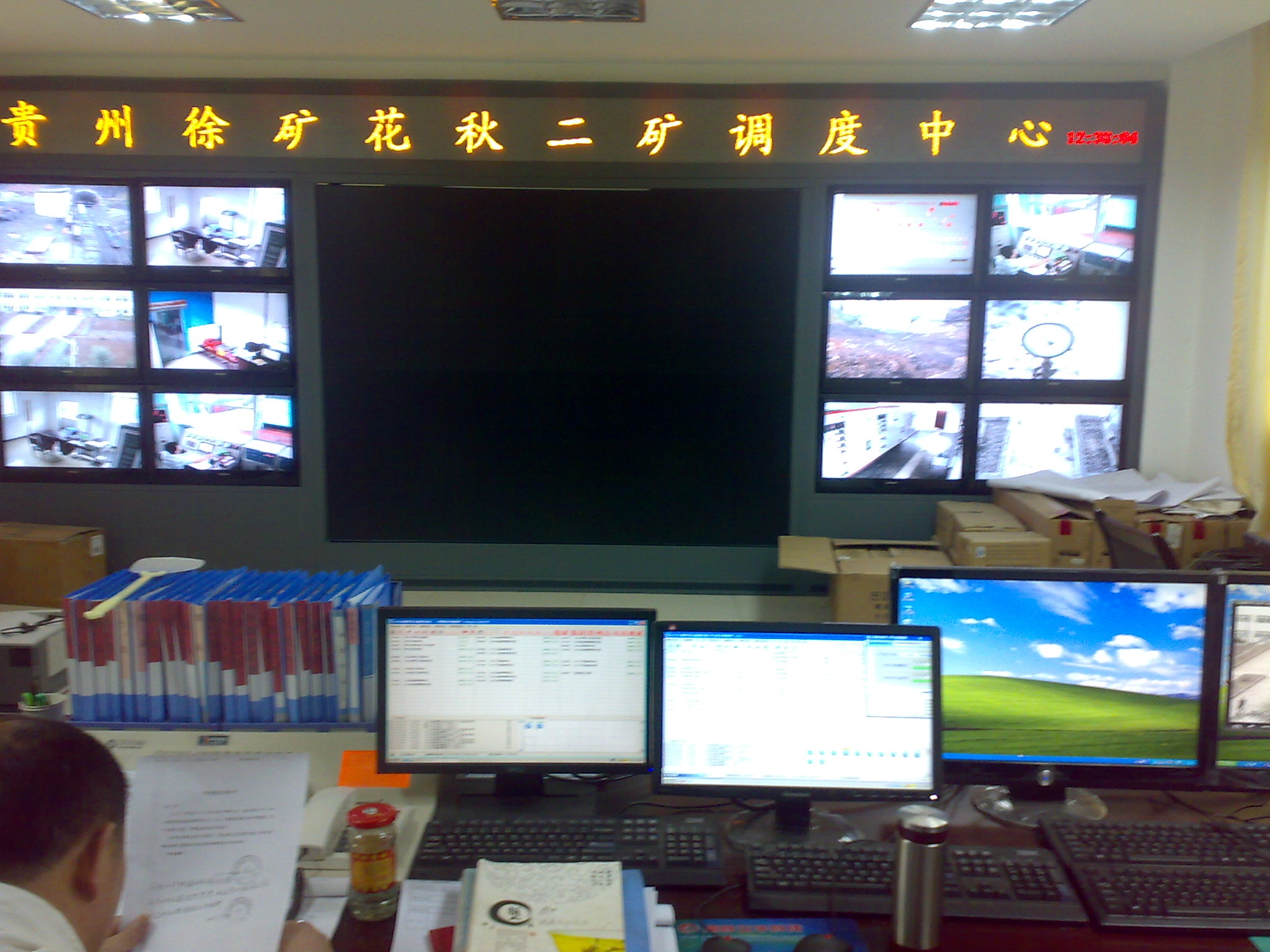

貴州徐礦花秋二礦
貴州徐礦習水煤礦
貴州徐礦110KV變電站
貴州徐礦永輝煤礦
貴州永福礦業有限公司
貴州畢節金沙白坪煤礦
貴陽金鑫煤礦
貴州遵義永輝煤礦
貴州平壩煤礦
貴州渝能礦業有限公司
貴州金沙安能煤礦
貴州安龍煒烽煤礦
貴州修文曾家煤礦
貴州六盤水發耳霖源煤礦
四川川煤集團攀枝花煤業
四川恒鼎集團（多套）
四川順通集團（多套）
四川華福集團（多套）
四川達州市宣漢縣七里峽煤礦
四川峨眉山八益煤業苗圃煤礦
四川宜賓興文黃家溝煤礦
四川宜賓興文富有二礦
四川宜賓興文富友一礦
四川華福集團富有煤業
四川大地工程堪測
四川滬州敘永縣沈家山煤礦
四川樂山馬邊磷礦山
四川宜賓高縣永豐煤礦
四川廣旺能源發展集團
四川達州達縣井塘河煤礦
四川達州達縣昌達煤礦
四川宜賓筠連縣中村煤礦
四川川煤廣元廣旺集團
四川廣元地德礦業有限公司
四川廣元涼水泉煤礦
四川樂山馬邊磷礦
四川自貢富源化工廠
四川瀘縣朱洞煤礦
四川攀枝花市礦務局
四川宜賓宜化集團
云南工投集團
云南天力煤化集團
云南昭通彝良發路聯營煤礦
云南昭通彝良彝和煤礦
云南宣威大坡煤礦
云南曲靖小河煤礦
云南大理鶴慶縣馬廠煤礦
廣西右江礦務局
廣西河池南丹五一礦
廣西河池南丹車河鎮綜合選礦總廠
內蒙古扎蘭屯熱電廠
內蒙古滿洲里熱電廠
內蒙古阿拉右旗老山頭北崗煤礦
內蒙古赤峰古山鎮第一煤礦
新疆建設兵團（多套）
新疆神華集團新疆能源（多套）
新疆新疆烏蘇四棵樹煤炭2號井
新疆新疆烏蘇四棵樹煤炭七號井）
新疆新疆烏蘇四棵樹煤炭八號井）
新疆地區（商家保密）
寧夏石嘴山發電廠（OEM）
湖南湘潭鋼鐵廠（OEM）
湖南石門電廠
湖南省公安廳
湖南衡陽市耒陽王家井煤礦
湖北荊門掇刀區龍?jiān)词鄰S
湖北桃源縣鋁廠
湖北黃石電廠
吉林省磐田鎳業公司富家礦
山東諸城熱電廠
臨汾鋼鐵廠（OEM）
山東�；瘓F(tuán)威發化肥廠
福建龍巖非煤礦山
福建寧德非煤礦山
福建古田縣天寶礦業有限公司
黑龍江雙鴨山煤礦
陜西榆林府谷紅草溝煤礦
陜西漢中地區多套
陜西漢中寧強縣鑫潤礦冶
青海省移動通訊公司
安徽蚌埠豐源集團發電廠
張家港交警大隊
河南平頂山礦業集團
包頭市鋁廠（1、2）OEM形式
甘肅省白銀市有色金屬集團
甘肅神峰煤礦
河南平頂山平煤集團
河南平禹煤電
河南鶴煤集團
河南焦煤集團
河南義煤集團
白銀市有色金屬集團（2期）
中國石油小門島瀝青廠
包頭市鋁廠（3期）
山東凱元熱電廠
山西省柳林縣鶴西煤礦（OEM）
溫州永嘉永嘉電廠
山西沁和集團候川煤礦
山西沁和集團端氏煤礦
山西長冶雄山煤礦
江西豐城市荷湖合興煤礦NEW!
附2：調度通信系統相關文章

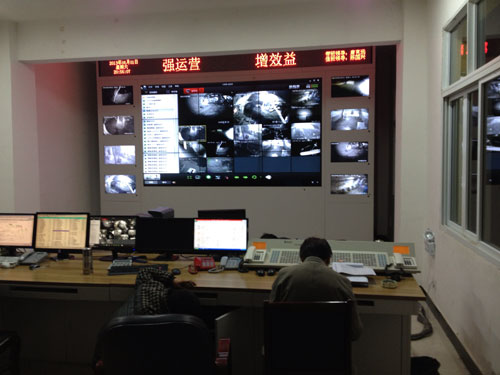

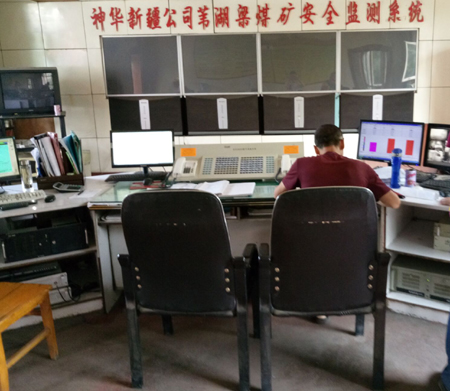

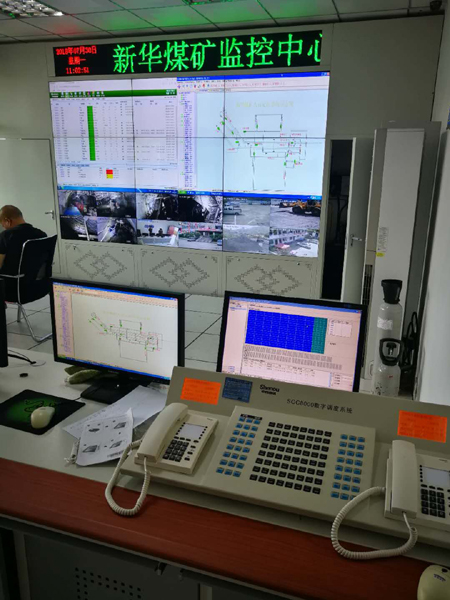

附3：煤礦井下綜合調度平臺系統用戶圖
